Raytron Technical Review RESEARCH ARTICLE WP-01-03

双金属导体界面科学

Interface Science in Bimetallic Conductors

Gao-Lei Xu1 *

1RAYTRON Group Technology Research Center, in National

*通讯作者

收稿: 2025年12月 接受: 2026年2月 发布: 2026年3月
DOI: 10.1234/raytron.2026.WP-01-03

1. Introduction

1.1 界面作为独立section

双金属导体中的界面不仅仅是两相之间的边界——它是一个具有独特性质的独立section：

创建界面section三维模型，可旋转查看原子结构

0:30
VIDEO TODO
Video 1 界面section三维模型，可旋转查看原子结构

1.2 在双金属导体中的重要性

界面影响：

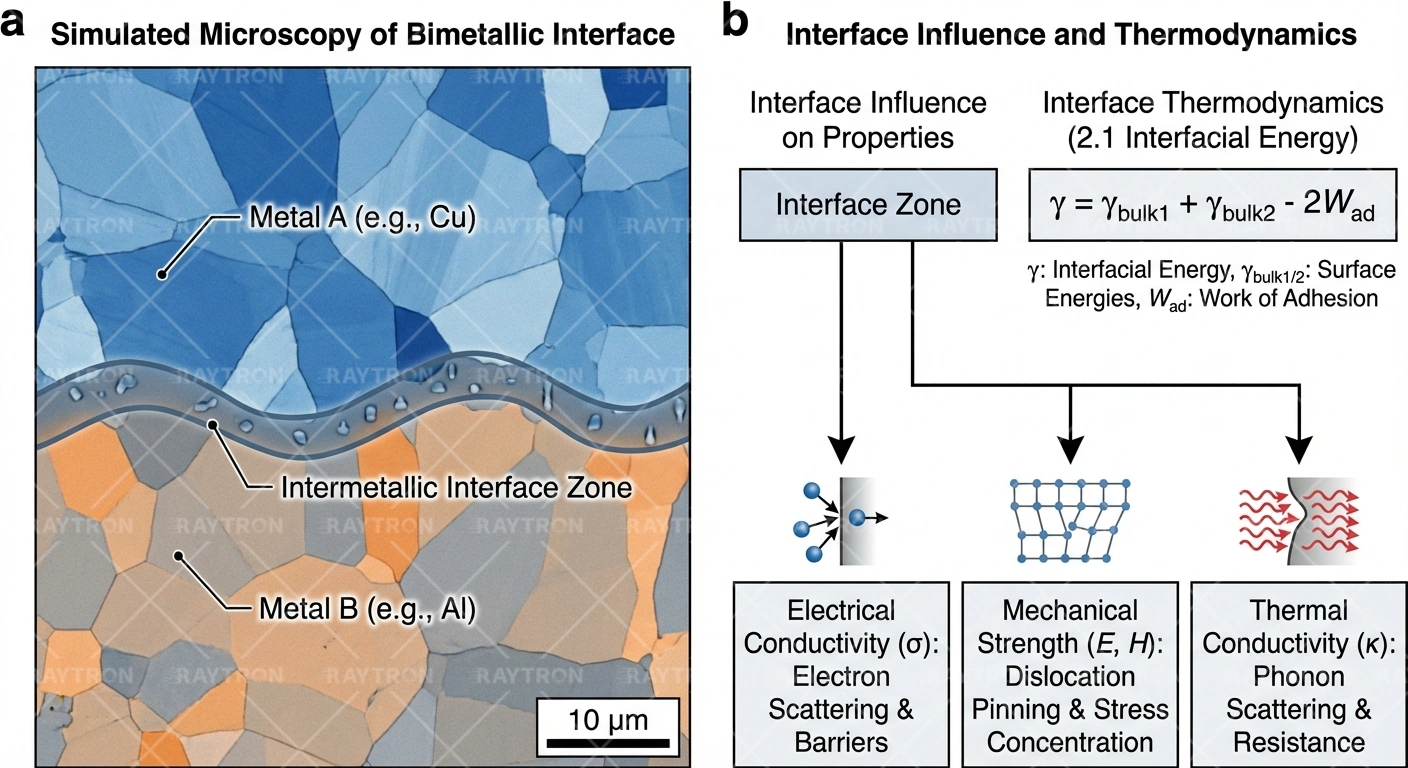

界面影响示意图，展示对导电、机械、热性能的影响
Fig. 1 界面影响示意图，展示对导电、机械、热性能的影响

2. Interface Thermodynamics

2.1 界面能

金属-金属界面的能量可表示为：

γinterface = γA + γB - Wad
(1)

其中：

  • γA, γB = 金属A和B的Surface能
  • Wad = 粘附功

2.2 粘附功

粘附功代表分离界面所需的能量：

Wad = γA + γB - γAB
(2)

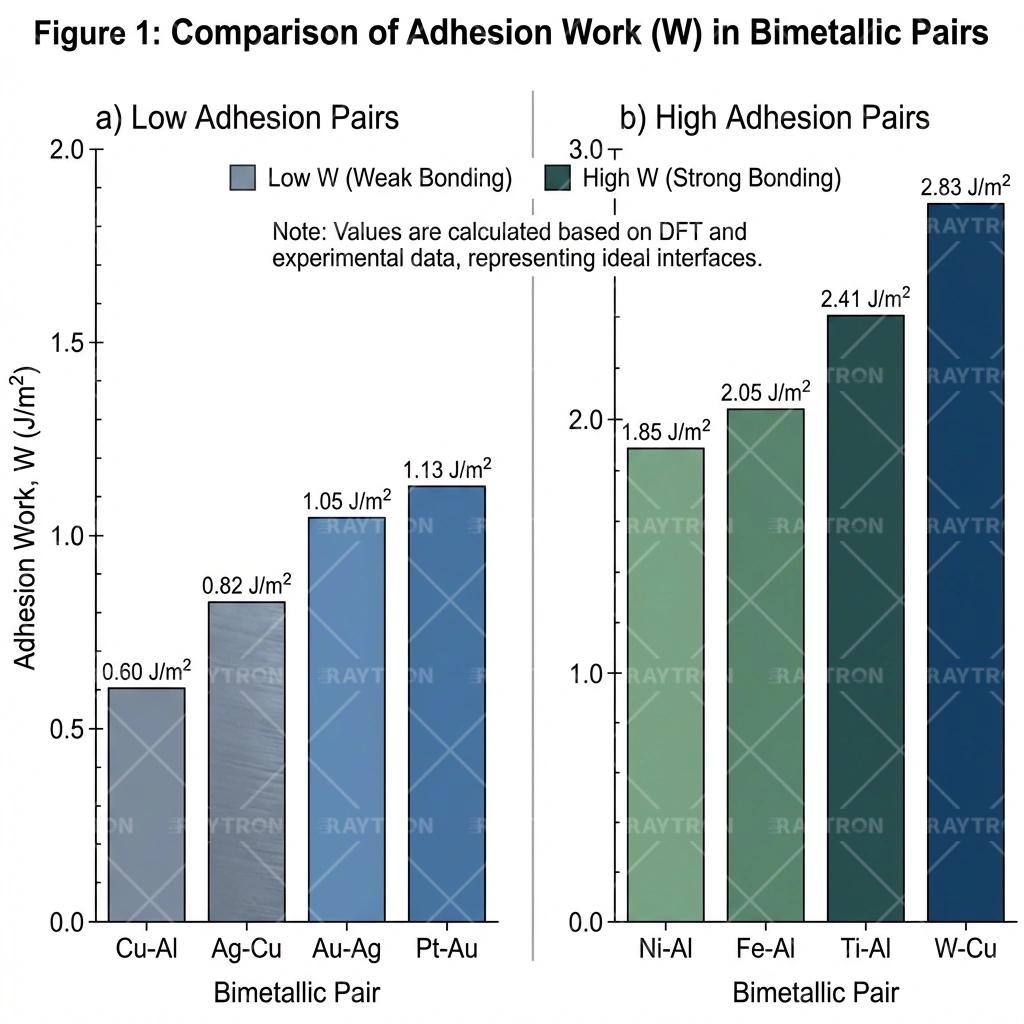

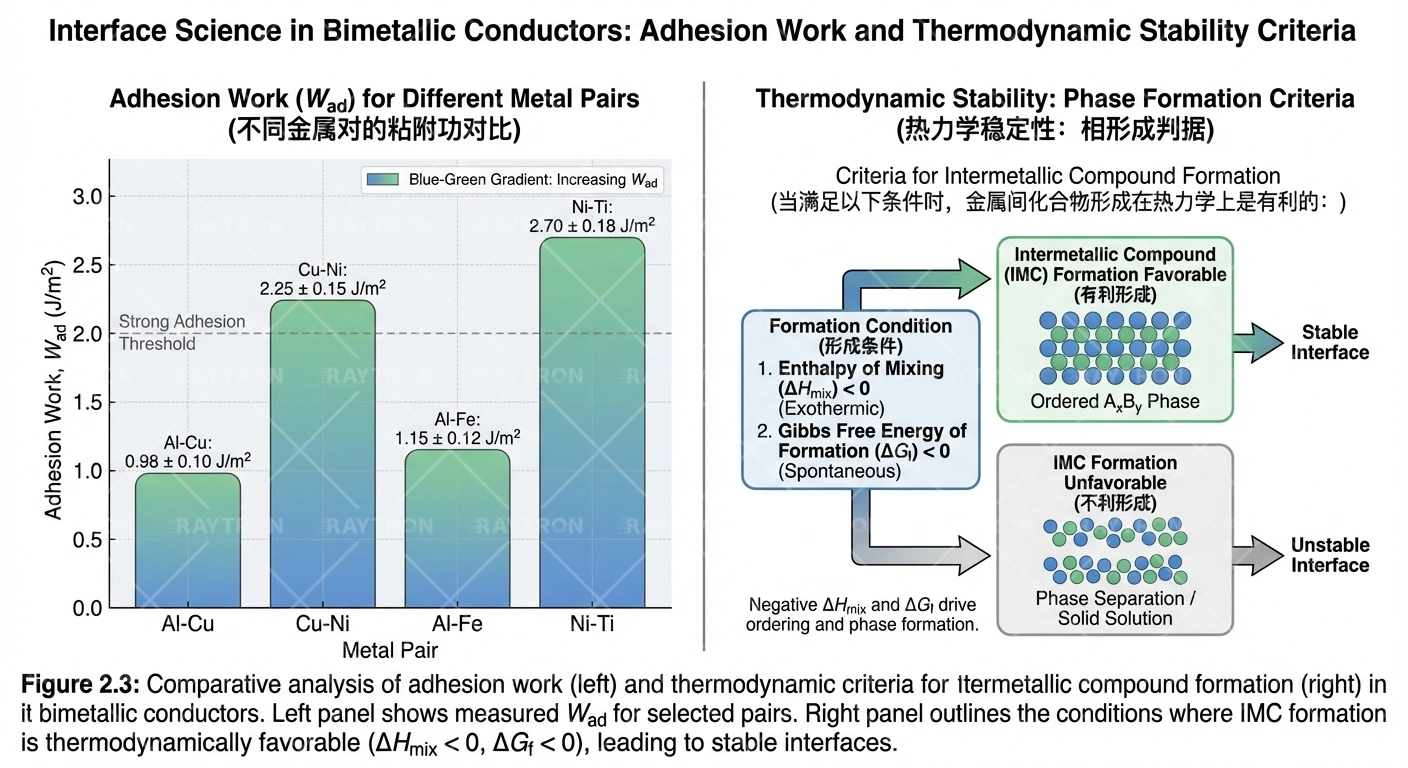

不同金属对的粘附功对比
Fig. 2 不同金属对的粘附功对比

2.3 热力学稳定性

相形成判据：

当满足以下条件时，金属间化合物形成在热力学上是有利的：

ΔGformation < 0
(3)
金属间化合物形成自由能图
Fig. 2 金属间化合物形成自由能图

3. Atomic Structure

3.1 晶格失配

当两种不同晶格参数的金属相遇时，原子错配产生应变：

δ = (aA - aB)/aA
(4)

其中aA和aB是晶格参数。

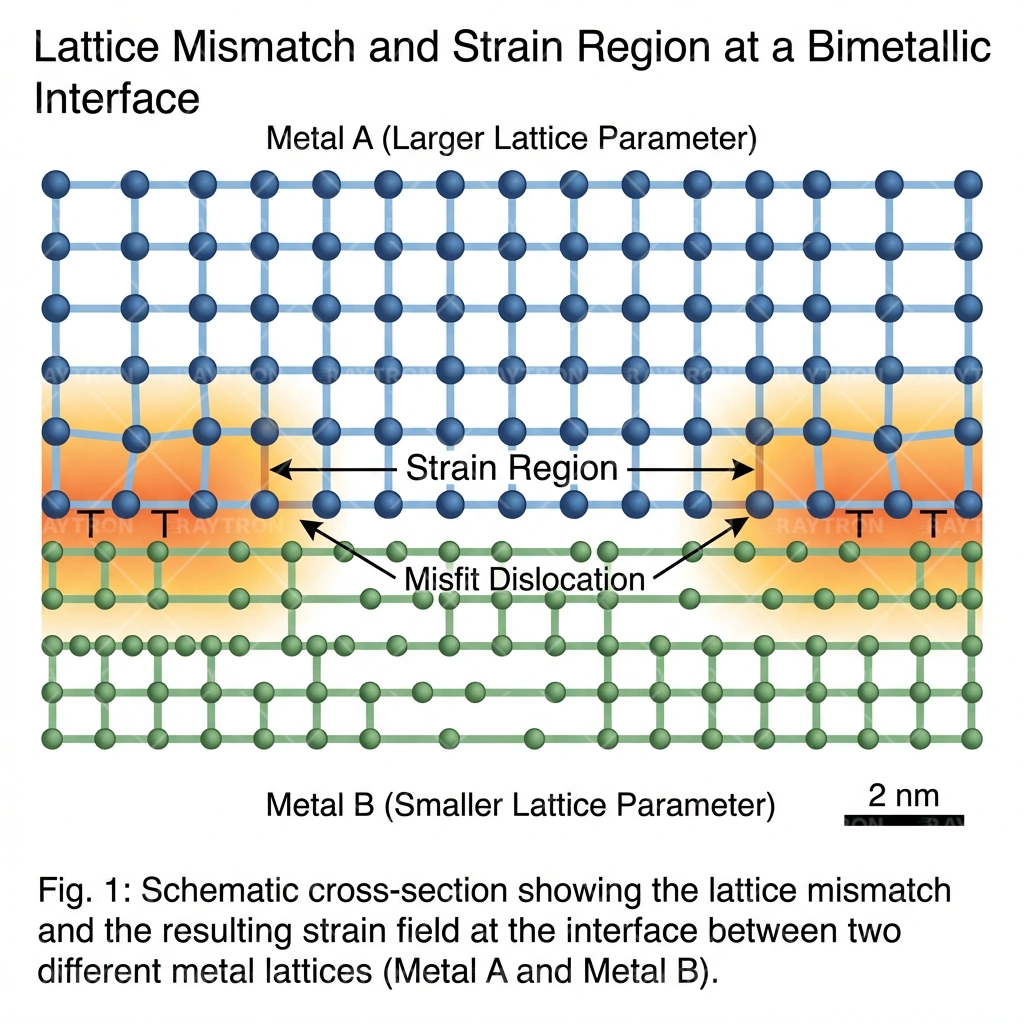

晶格失配示意图，展示应变区
Fig. 3 晶格失配示意图，展示应变区

3.2 失配位错

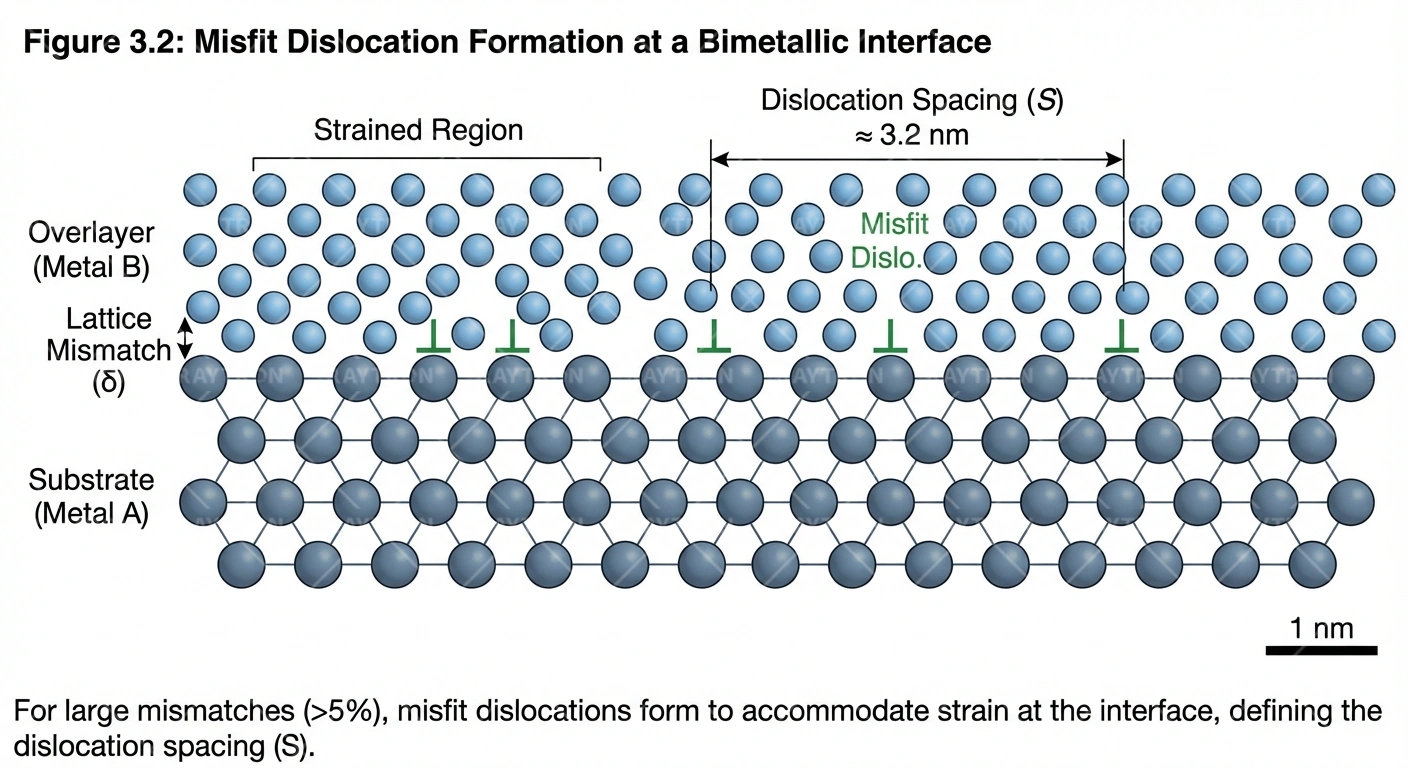

对于大失配（>5%），失配位错容纳应变：

创建失配位错形成动画

0:20
VIDEO TODO
Video 2 失配位错形成动画

位错间距：

D = |aA - aB|/b
(5)

其中b = 伯格斯矢量大小。

3.3 界面结构

三种界面结构类型：

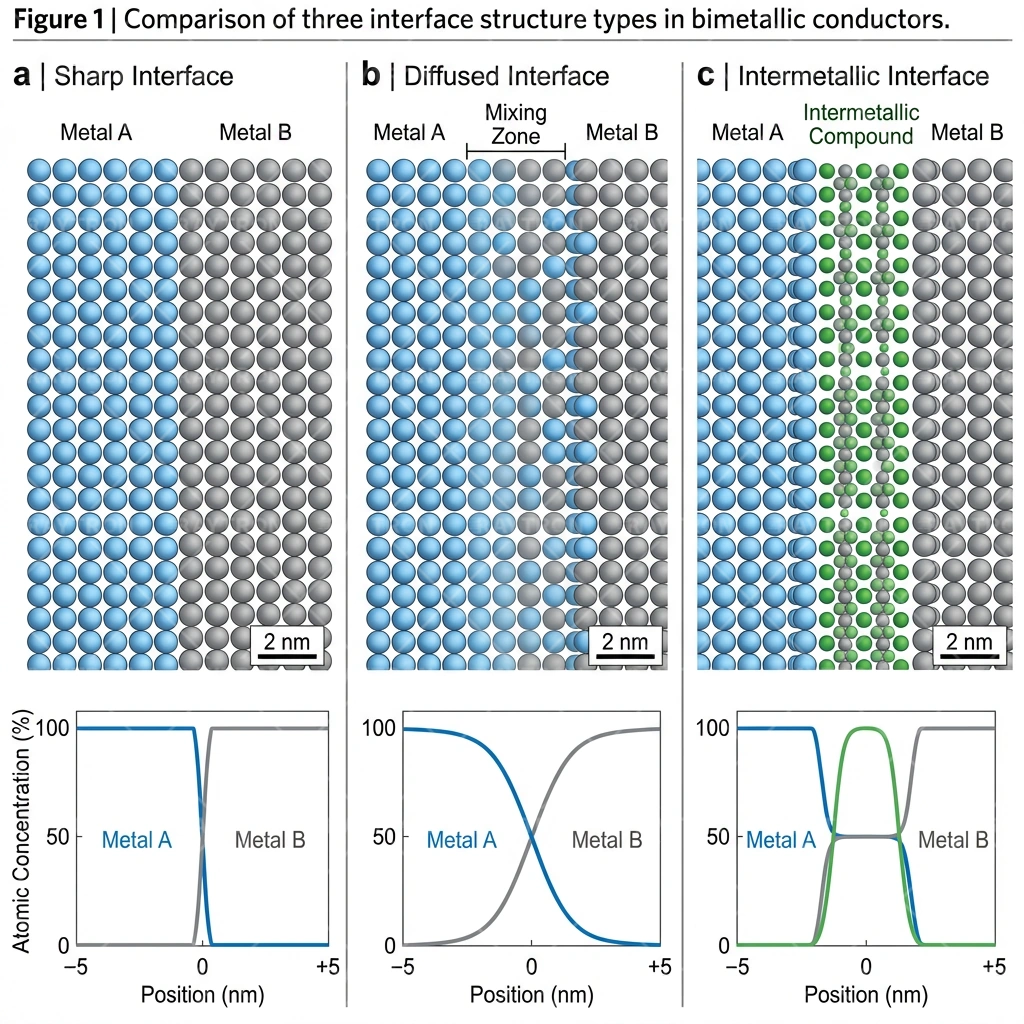

三种界面结构类型对比图
Fig. 4 三种界面结构类型对比图

4.

4.1 界面电子态

界面产生改性的电子态：

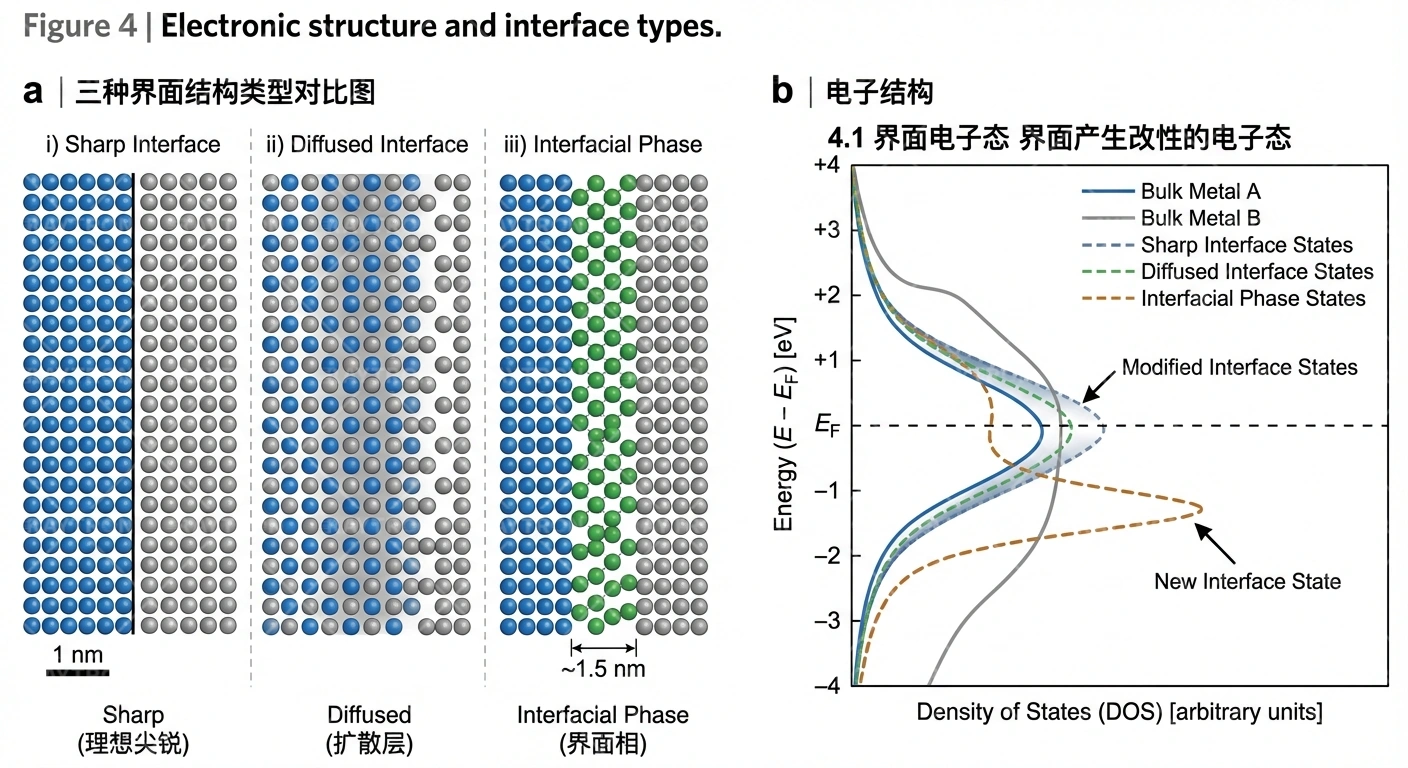

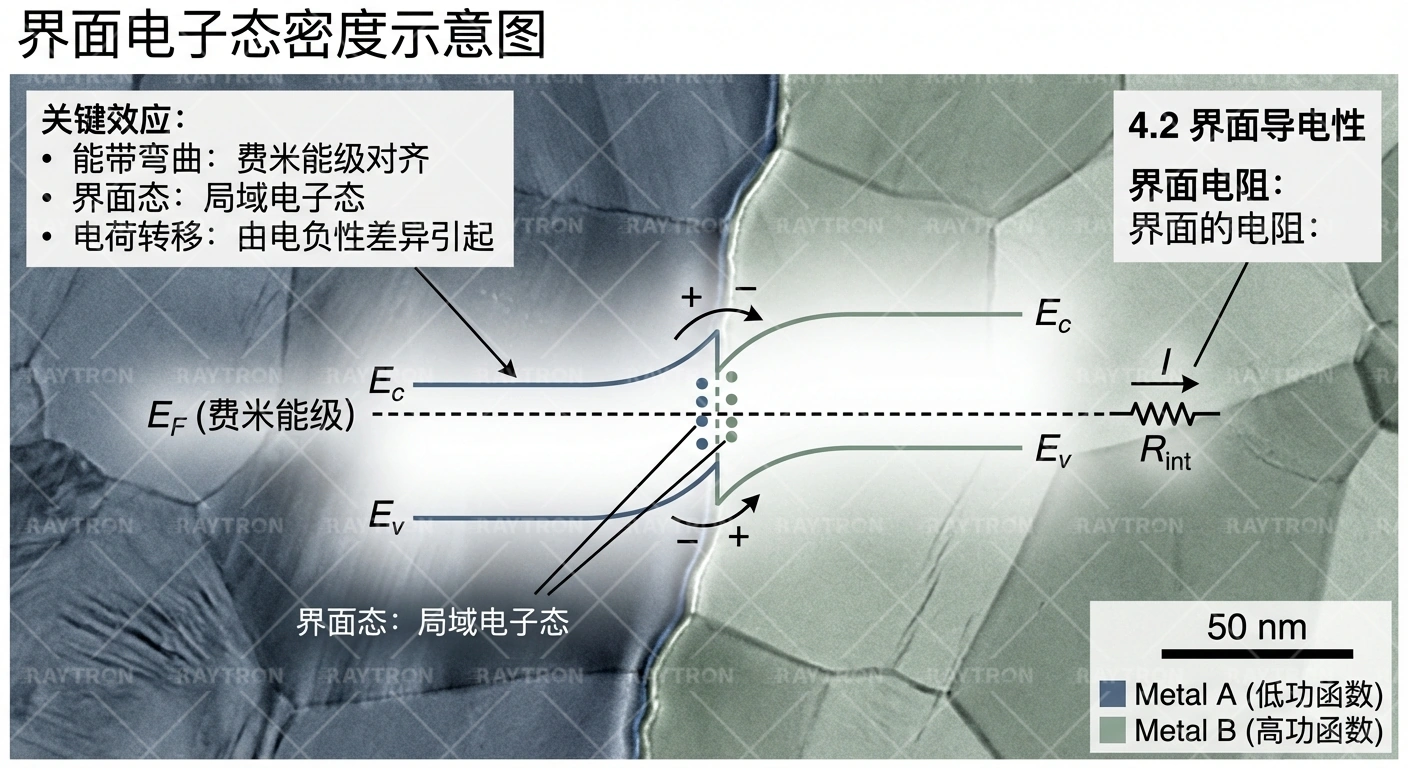

界面电子态Density示意图
Fig. 5 界面电子态Density示意图

关键效应：

  1. 能带弯曲：费米能级对齐
  2. 界面态：局域电子态
  3. 电荷转移：由电负性差异引起

4.2 界面导电性

界面电阻：

界面的电阻：

Rinterface = (ρinterface · tinterface)/A
(6)

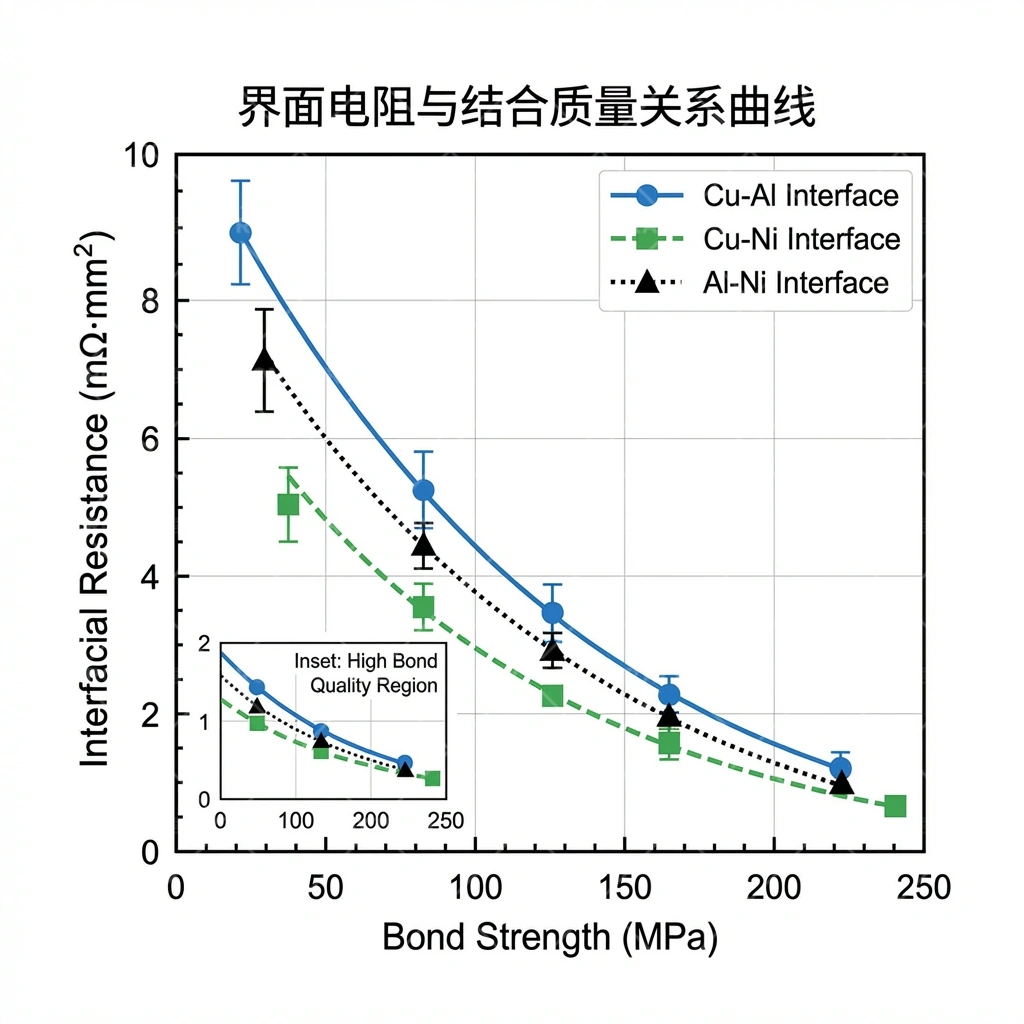

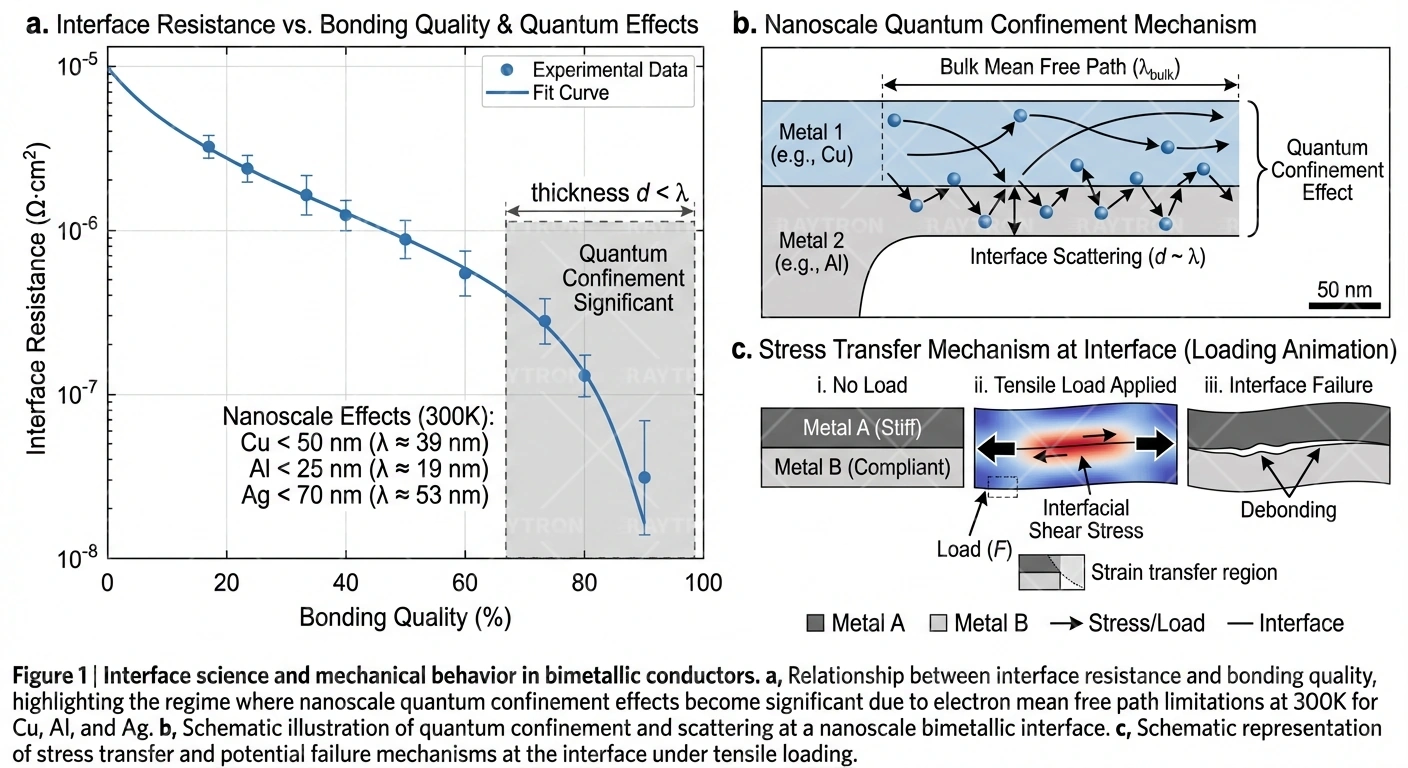

界面电阻与结合质量关系曲线
Fig. 6 界面电阻与结合质量关系曲线

4.3 纳米尺度量子效应

对于极薄层，量子限域效应变得显著：

平均自由程考虑：

  • Cu: 39 nm (300K) - 对<50 nm层显著
  • Al: 19 nm (300K) - 对<25 nm层显著
  • Ag: 53 nm (300K) - 对<70 nm层显著

5.

5.1 应力传递机制

界面实现层间载荷传递：

创建应力传递动画，展示加载时界面如何传递应力

0:30
VIDEO TODO
Video 3 应力传递动画，展示加载时界面如何传递应力

剪切滞后模型：

特征长度上的应力传递：

τ = P/(πdLt)
(7)

其中：

  • τ = 界面剪应力
  • P = 施加载荷
  • d = 直径
  • Lt = 传递长度

5.2 界面强度

理论强度：

σinterfacetheo = Eeff/10
(8)

其中Eeff是有效模量。

5.3 断裂行为

界面裂纹扩展：

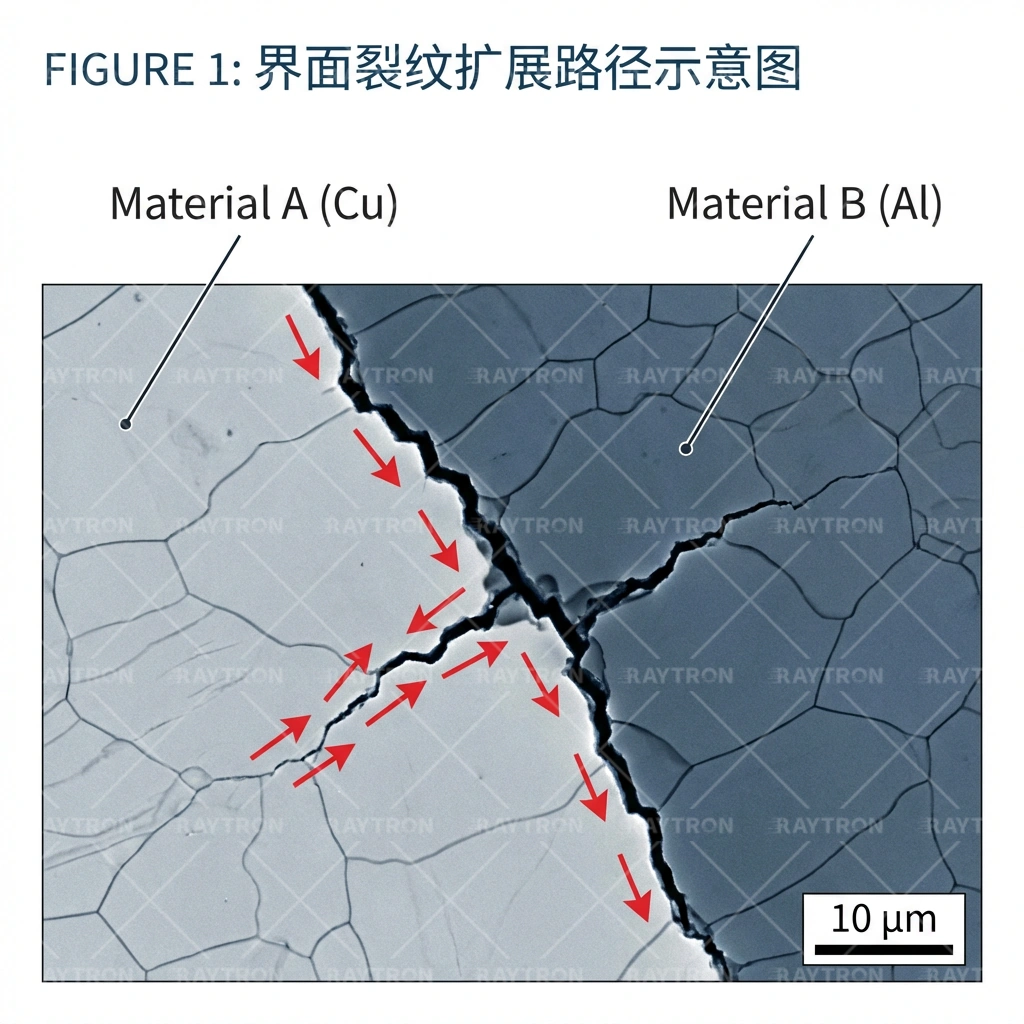

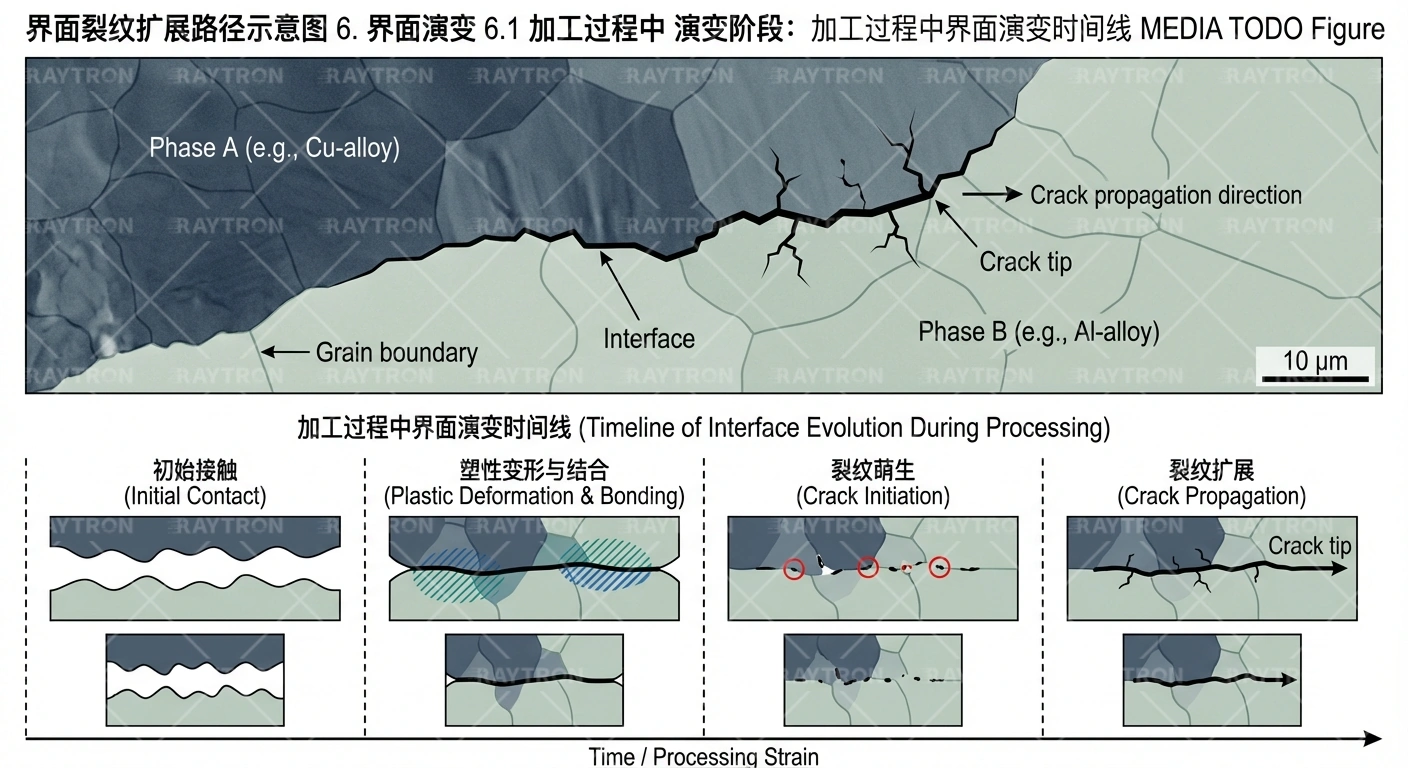

界面裂纹扩展路径示意图
Fig. 7 界面裂纹扩展路径示意图

6. Interface Evolution

6.1 加工过程中

演变阶段：

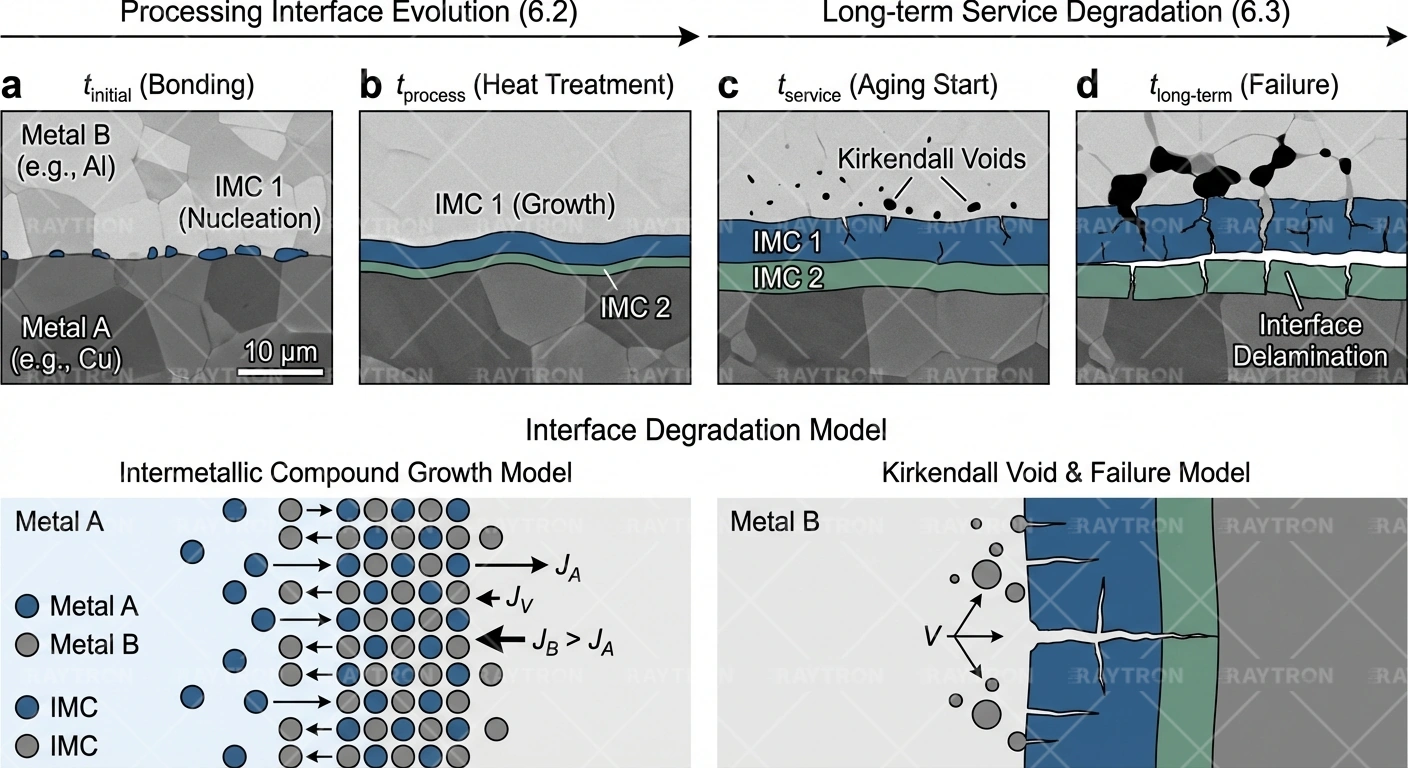

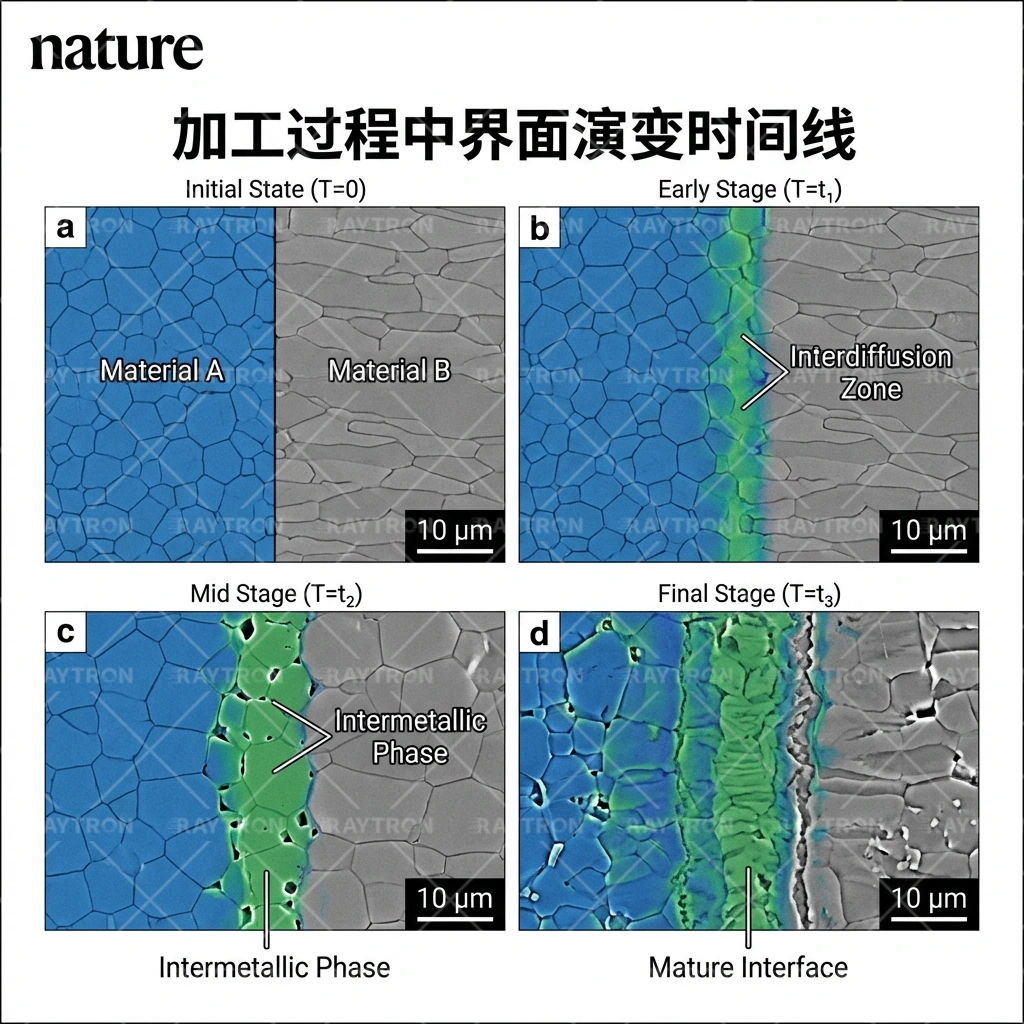

加工过程中界面演变时间线
Fig. 8 加工过程中界面演变时间线

6.2 服役过程中

长期演变：

6.3 界面退化模型

金属间化合物生长模型：

x(t) = √(2kt)
(9)

其中k通过阿伦尼乌斯关系取决于温度。

IMC生长曲线，不同温度下
Fig. 9 IMC生长曲线，不同温度下

150°C服役温度下预测的IMC厚度：

  • 1年: 0.3 μm
  • 5年: 0.7 μm
  • 10年: 1.0 μm
  • 25年: 1.5 μm

7. Characterization

7.1 显微方法

TEM界面图像，标注不同section
Fig. 10 TEM界面图像，标注不同section

7.2 光谱方法

EDS线扫描分析：

典型EDS线扫描结果
Fig. 11 典型EDS线扫描结果

7.3 力学测试

纳米压痕：

界面纳米压痕测试示意图
Fig. 12 界面纳米压痕测试示意图

8. Modeling Methods

8.1 原子模拟

分子动力学：

MD模拟界面结构截图
Fig. 13 MD模拟界面结构截图

Applications：

  • 界面能计算
  • 位错结构预测
  • 变形机制研究

8.2 连续介质模型

有限元分析：

界面建模方法：

  1. 完美结合（共享节点）
  2. 内聚区模型
  3. 接触单元

8.3 多尺度方法

多尺度建模框架图
Fig. 14 多尺度建模框架图

9.

9.1 设计指南

9.2 质量控制指标

SPC参数：

  • 界面电阻 (μΩ·cm²): USL 0.5, 目标 0.2
  • 剥离强度 (MPa): USL 70, 目标 55, LSL 40
  • IMC厚度 (μm): USL 3.0, 目标 2.0
  • 结合覆盖率 (%): USL 100, 目标 98, LSL 95

9.3 未来方向

研究重点：

  1. 原位表征：实时观察界面演变
  2. 先进建模：机器学习加速性能预测
  3. 工程化界面：原子尺度设计
  4. 新材料组合：超越现有体系

FAQ

界面宽度对双金属导体性能有何影响？

界面宽度影响电子散射和应力传递。过宽的界面（>100nm）会增加电阻，过窄的界面（<1nm）可能导致结合强度不足。最佳界面宽度为1-10nm，可实现低电阻和High strength的平衡。

如何表征双金属界面的质量？

主要表征方法包括：SEM/TEM观察界面形貌和原子结构、EDS线扫描分析成分分布、剥离测试测量结合强度、四探针法测量界面电阻。综合这些方法可全面评估界面质量。

界面在服役过程中会发生什么变化？

高温环境下界面会发生扩散，导致金属间化合物生长；热循环会产生疲劳应力；电流通过可能引起电迁移。这些变化是缓慢的，在正常工作条件下，高质量界面可保持25年以上稳定。

为什么Cu/Ni界面比Cu/Al界面更稳定？

Cu和Ni形成连续固溶体，无脆性金属间化合物形成；晶格失配小（2.6%），界面应力低；扩散激活能高，高温稳定性好。而Cu/Al界面会形成多种脆性金属间化合物，需要严格控制加工温度。

图表

Interface Impact Schematic Diagram, Showing on Conductive、Mechanical、Hot Performance Impact

Fig. 1 Interface Impact Schematic Diagram, Showing on Conductive、Mechanical、Hot Performance Impact

Intermetallic CompoundFormationFree Energy Diagram

Fig. 2 Intermetallic CompoundFormationFree Energy Diagram

LatticeMismatch Schematic Diagram, Showing StrainArea

Fig. 3 LatticeMismatch Schematic Diagram, Showing StrainArea

Three Types Interface Structure Typevs Diagram

Fig. 4 Three Types Interface Structure Typevs Diagram

InterfaceElectronStateDensity Schematic Diagram

Fig. 5 InterfaceElectronStateDensity Schematic Diagram

Interface Resistance vs Bonding QualityRelationship Curve

Fig. 6 Interface Resistance vs Bonding QualityRelationship Curve

Interface Crack扩展Path Schematic Diagram

Fig. 7 Interface Crack扩展Path Schematic Diagram

Processing Process in Interface Evolution Timeline

Fig. 8 Processing Process in Interface Evolution Timeline

IMCGenerationLong Curve，Different Temperature under

Fig. 9 IMCGenerationLong Curve，Different Temperature under

TEM Interface DiagramImage, Annotated Differentsection

Fig. 10 TEM Interface DiagramImage, Annotated Differentsection

TypicalEDSWireScanning Results

Fig. 11 TypicalEDSWireScanning Results

InterfaceNano Press痕 Test Schematic Diagram

Fig. 12 InterfaceNano Press痕 Test Schematic Diagram

MDModeling Interface Structure截 Diagram

Fig. 13 MDModeling Interface Structure截 Diagram

Multiscale Modeling Framework Diagram

Fig. 14 Multiscale Modeling Framework Diagram

表格

Table 1 Interface Region Characteristics
CharacteristicBulk MaterialInterface Region
Atomic ArrangementRegular CrystalDisordered/Distorted
CompositionUniformGradient
Electronic StructureBulk BandModified State
Stress StateResidual Stress
WidthNon-Applicable1-100 nm
Table 2 Common Metal SurfaceCapacity
MetalSurfaceCapacity (mJ/m²)Crystal Plane
Cu1.79(111)
Cu1.93(100)
Al1.14(111)
Al1.35(100)
Ni2.01(111)
Fe2.48(110)
Table 3 Metal on 粘附功
Metal onW_ad (mJ/m²)KeySpecial Properties
Cu/Al520MetalKey+some IonicKey
Cu/Ni780MetalKey（Electric PropertiesPhase近）
Cu/Fe620MetalKey
Al/Fe480MetalKey
Ag/Cu680MetalKey
Table 4 FormationFree Energy (400°C, kJ/mol)
CompoundΔG_formationThermodynamicsStable?
CuAl₂-35is
Cu₉Al₄-28is
NiAl-118is
FeAl-52is
Table 5 Common Metal on LatticeMismatch
Metal ona_A (Å)a_B (Å)Mismatch (%)
Cu/Al3.6154.050-10.7%
Cu/Ni3.6153.524+2.6%
Cu/Fe (fcc)3.6153.591+0.7%
Al/Fe (bcc)4.0502.866+41.2%*
Table 6 DislocationPitch
InterfaceMismatchPitch (nm)
Cu/Al10.7%3.4
Cu/Ni2.6%14.0
Cu/Fe0.7%52.0
Table 7 Interface ResistanceContribution
Interface QualityR_interface (μΩ·cm²)on Total ResistanceImpact
Excellent<0.1<1%
Good0.1-0.51-3%
General0.5-2.03-10%
ComparativelyPoor>2.0>10%
Table 8 Interface Strength vs 体 StrengthComparison
Materialσ_bulk (MPa)σ_interface (MPa)RatioExample
CCA180 (AlCore)45-6525-36%
CCS450 (Steel)50-7011-16%
NCC230 (CuCore)55-7524-33%
Table 9 Service引起 Interface Variation
EnvironmentMechanismEffectTimeScale
High TemperatureDiffusionIMCGenerationLong1000s-10000s h
HotCycleCTENon-MatchingFatigue100s-1000sCycle
CurrentElectric MigrationComposition VariationCountYear
CorrosionGalvanicInterfaceErosionCountYear
Table 10 Interface表征 Tools箱
TechniqueScaleInfo制备
OM>1 μmLayer Structure、 DefectsPolishingCross-Section
SEM10 nm-1 μmInterface MorphologyPolishingCross-Section
TEM0.1-100 nmAtomic StructureFIBReducedThin
HRTEM<1 nmAtomic柱FIBReducedThin
STEM-EDS1-10 nmComposition DistributionFIBReducedThin
Table 11 Interface Composition Analysis
MethodTestingLimit空间分辨RateInfo
EDS0.1 wt%1 μmMain Element
WDS0.01 wt%1 μm微量Element
俄歇0.1 at%50 nmSurface Composition
XPS0.1 at%10 μm化学State
Table 12 MDModelingParameter
MaterialSystem势函CountSystem DimensionTimeScale
Cu/AlEAM10⁶ Atomic10 ns
Cu/NiEAM10⁵ Atomic1 ns
Cu/FeMEAM10⁵ Atomic1 ns
Table 13 InterfaceDesignInspection清单
RequirementsParameterTarget
Low ResistanceR_interface<0.5 μΩ·cm²
High strengthPeel Strength>40 MPa
StabilityIMC Thicknessss<3 μm
Uniform PropertiesBonding覆盖Rate>95%

参考文献

  1. Tyson, W. R., & Miller, W. A. Surface free energies of solid metals Surface Science 62(1) , 267-276 (1977)
  2. Sutton, A. P., & Balluffi, R. W. Interfaces in Crystalline Materials Oxford University Press (1995)
  3. Howe, J. M. Interfaces in Materials Wiley (1997)
  4. Ernst, F., et al. Atomic structure of Cu/Al interfaces Physical Review B 64 , 045418 (2001)
  5. Divinski, S., et al. Grain boundary diffusion in metals Defect and Diffusion Forum 323 , 1-12 (2012)
  6. Hirth, J. P., & Lothe, J. Theory of Dislocations (2nd ed.) Wiley (1982)
  7. Sutton, A. P. Electronic Structure of Materials Oxford University Press (1996)
  8. Chen, Z., et al. Interface characterization in bimetallic wires Materials Characterization 152 , 148-158 (2019)
  9. Liu, W., et al. In-situ TEM study of interface evolution Acta Materialia 185 , 175-185 (2020)
  10. Raytron Technical Report Interface Analysis of High-Performance CCA Internal Report TR-2025-012 (2025)
