Raytron Technical Review RESEARCH ARTICLE WP-01-02

包覆金属冶金学：结合机制

Q: 为什么CCA需要控制金属间化合物厚度？

金属间化合物（如CuAl₂）硬度高但脆性大，过厚的IMC层（>5μm）会导致界面脆化，在热循环或机械应力下容易开裂。控制IMC厚度<3μm可确保良好的延展性和疲劳性能。

Q: 如何判断包覆金属的结合质量？

主要指标包括：剥离强度（CCA应>45MPa，CCS应>50MPa）、界面电阻（ 95%）。可通过剥离测试、超声检测、Microstructure分析etc.方法评估。

The Metallurgy of Clad Metals: Bond Formation Mechanisms

Gao-Lei Xu¹ *

¹RAYTRON Group Technology Research Center, in National

^*通讯作者

收稿: 2025年12月接受: 2026年2月发布: 2026年3月

DOI: 10.1234/raytron.2026.WP-01-02

摘要

包覆金属导体的性能根本上取决于组分金属之间结合的质量。本Whitepapers研究了双金属导体中结合形成的冶金原理，包括固态扩散、机械互锁和金属间化合物形成。我们分析了影响结合强度的工艺参数，介绍了界面评估的表征技术，并提供了针对不同材料组合优化结合质量的指南。

核心发现

三种结合机制协同作用固态扩散、机械互锁和清洁Surface金属键合三种机制共同贡献于包覆金属的结合形成。每种机制的相对贡献取决于材料组合和加工条件。
温度控制是关键 CCA最佳结合温度为320-380°C，过高温度（>450°C）会导致过多金属间化合物形成，过低温度则结合不充分。温度窗口对每种材料组合都不同。
金属间化合物需严格控制 Cu-Al界面会形成CuAl₂、Cu₉Al₄etc.脆性金属间化合物。IMC厚度应控制在<3μm以确保良好的力学性能和长期稳定性。
Ni-Cu体系最稳定 Ni和Cu形成连续固溶体，无脆性金属间化合物，可实现最强的冶金结合。NCCProducts具有优异的高温稳定性和Corrosion Resistant性。

关键词

包覆冶金;金属结合;固态扩散;界面现象;结合强度;金属间化合物;双金属界面

1. Introduction

1.1 界面质量的关键作用

在双金属导体中，组分金属之间的界面既是最大的挑战，也是决定Products性能最关键的因素。高质量的结合能够实现：

层间高效载荷传递
横Cross-Section均匀电流分布
运行中的热稳定性
服役中的长期可靠性

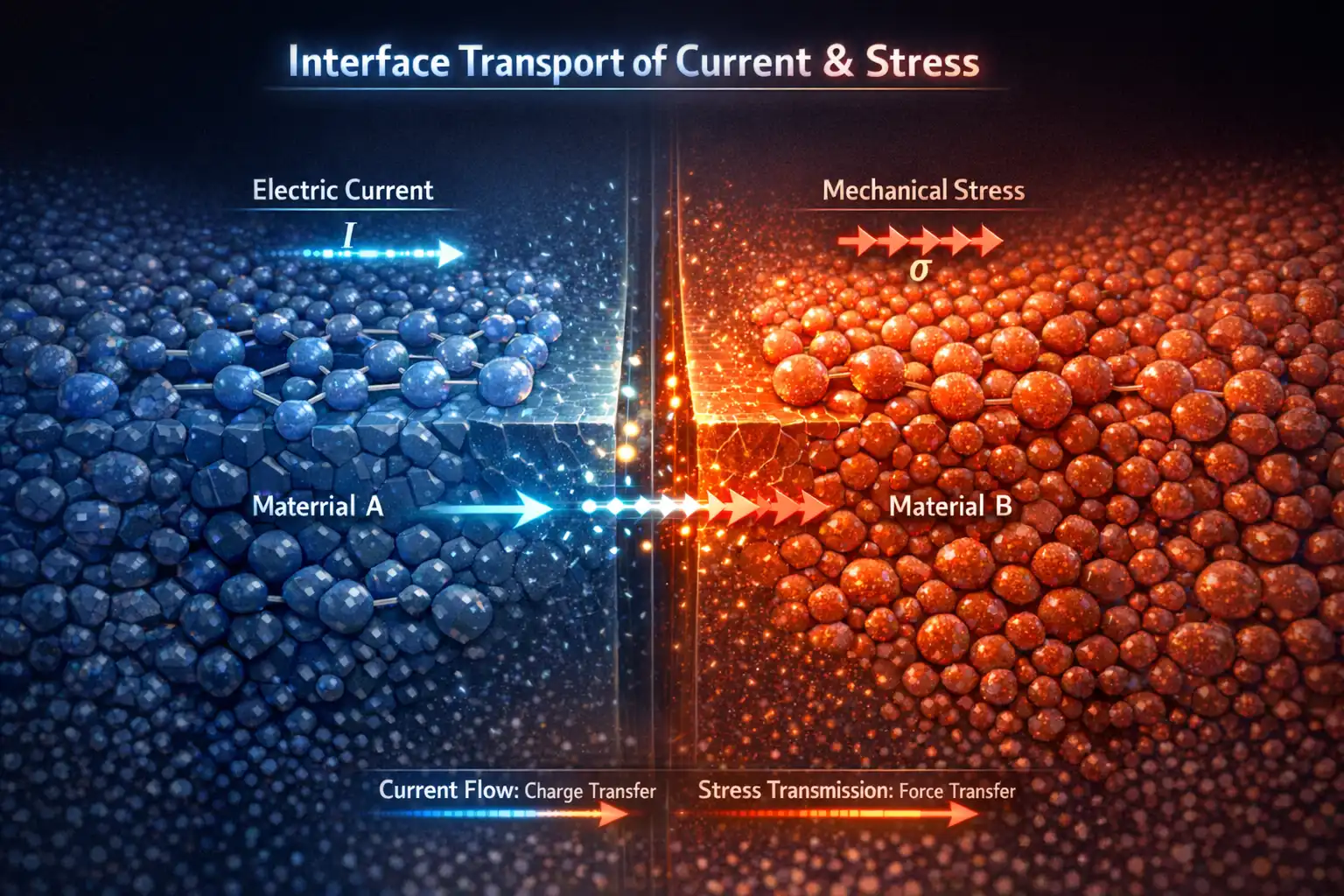

界面作用示意图，展示电流和应力如何通过双金属界面传递 — **Fig. 1** 界面作用示意图，展示电流和应力如何通过界面传递

1.2 历史发展

对金属-金属结合的理解已显著发展：

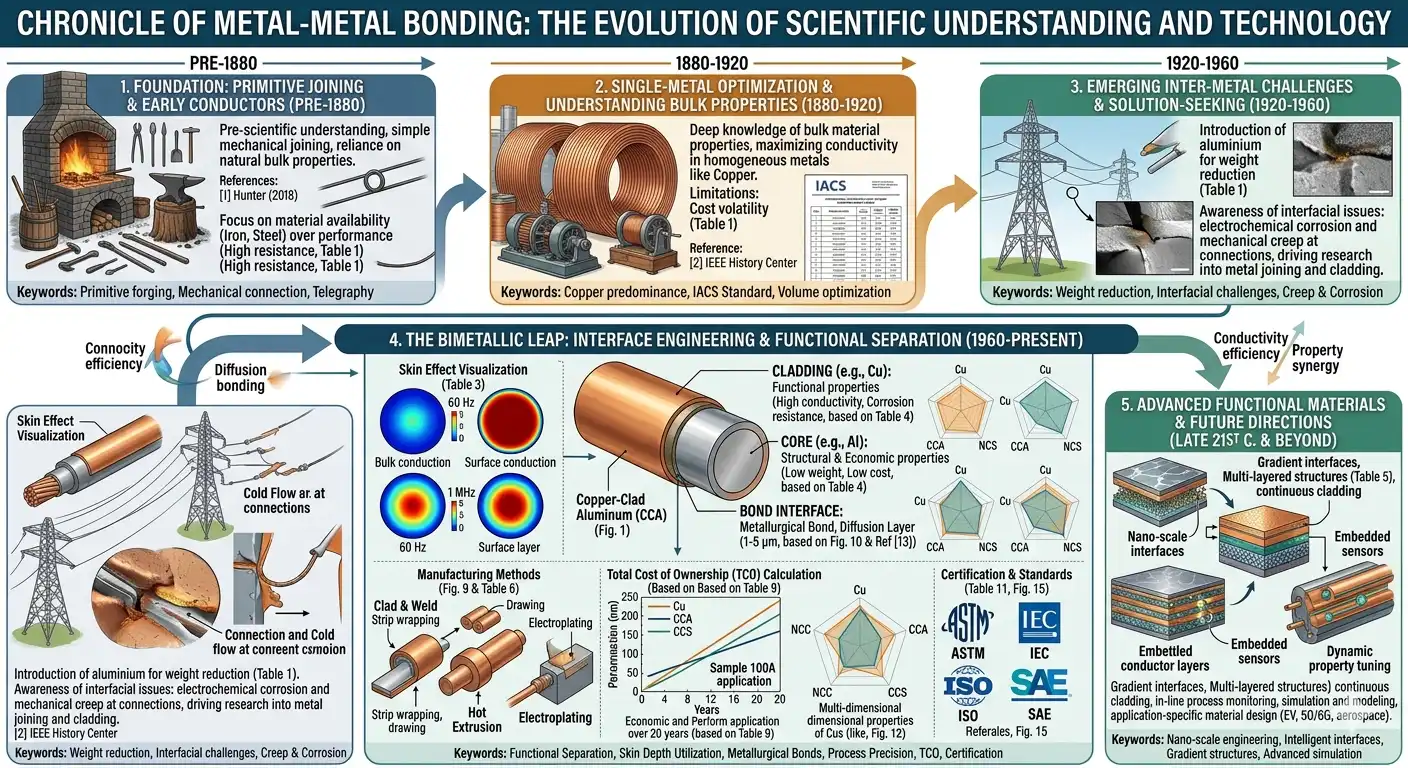

金属结合科学发展时间线，展示了从古代锻焊到现代固态结合技术的发展历程 — **Fig. 2** 金属结合科学发展时间线

2. BondingMechanisms

2.1 结合机制概述

三种主要机制对包覆金属的结合形成有贡献：

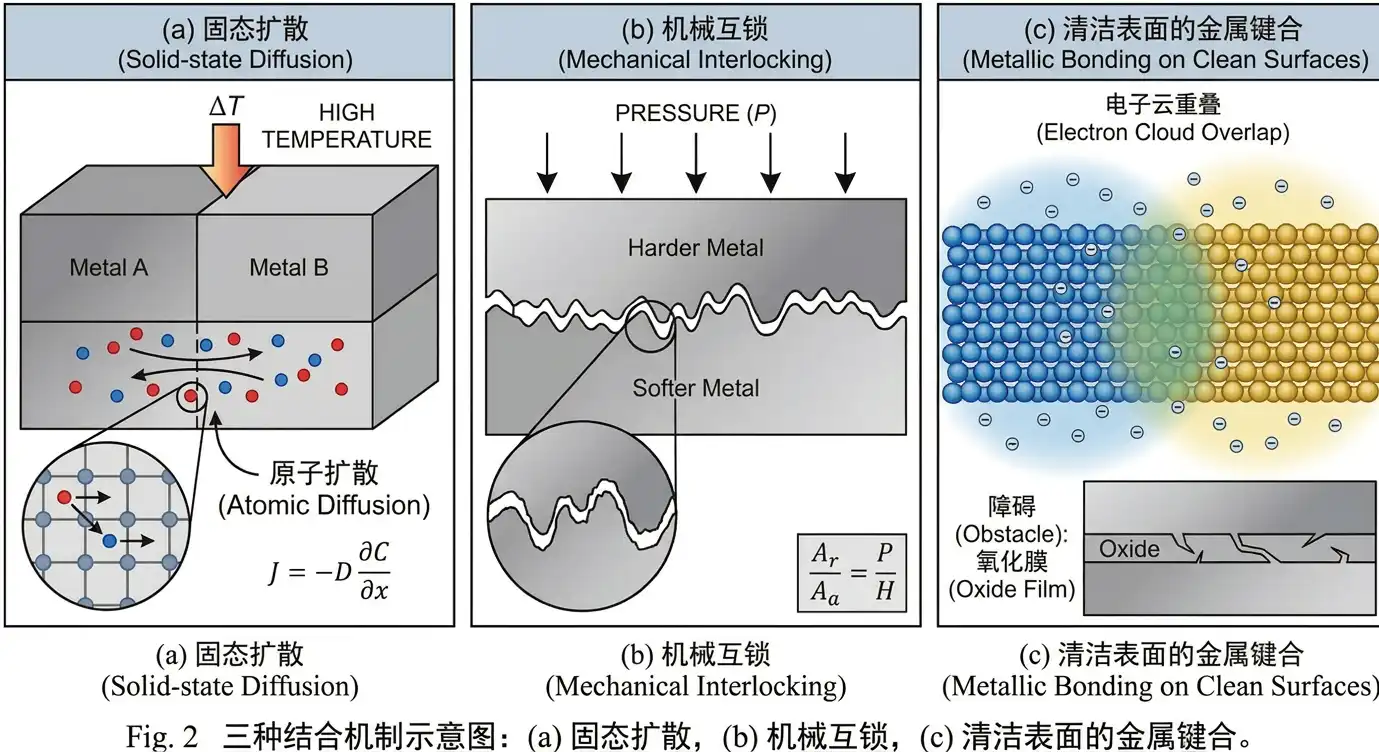

三种结合机制示意图，展示固态扩散、机械互锁和金属键合三种机制 — **Fig. 3** 三种结合机制示意图

固态扩散
机械互锁
清洁Surface的金属键合

每种机制的相对贡献取决于材料组合和加工条件。

2.2 固态扩散

热力学基础：

扩散发生以降低系统的自由能。原子穿过界面的通量遵循菲克第一定律：

J = -D (∂C/∂x)

(1)

其中：

J = 扩散通量 (原子/m²·s)
D = 扩散系数 (m²/s)
∂C/∂x = 浓度梯度

温度依赖性：

扩散系数遵循阿伦尼乌斯关系：

D = D₀ exp(-Q/RT)

(2)

2.3 机械互锁

机制描述：

在微观尺度上，即使抛光的金属Surface也表现出粗糙度。当两个Surface被压在一起并变形时，微凸体互锁：

关键因素：

Surface粗糙度: 初始微凸体高度分布
变形压力: 接触应力大小
材料延展性: 填充空隙的能力
温度: 软化以更好贴合

定量模型：

实际接触面积Aᵣ占表观面积Aₐ的比例：

Aᵣ/Aₐ = P/H

(3)

其中P = 施加压力，H = 较软材料的硬度。

2.4 清洁Surface的金属键合

理论基础：

当原子级清洁的金属Surface接触时，金属键可以直接形成：

原子级界面结合示意图，展示两个金属Surface接触时电子云重叠形成金属键的过程 — **Fig. 4** 原子级界面结合示意图，展示电子云重叠

障碍：氧化膜

实际上，氧化膜阻止了直接的金属接触：

氧化铝 (Al₂O₃)：2-10 nm厚，硬，绝缘
氧化铜 (Cu₂O, CuO)：<2 nm，半导体
氧化镍 (NiO)：<1 nm，绝缘

3. InterfaceCharacterization

3.1 显微技术

CCA界面SEM照片，清晰DisplayCCA界面处的扩散层和微观结构 — **Fig. 5** CCA界面SEM照片，标注扩散层

3.2 化学分析

EDS (能谱分析):

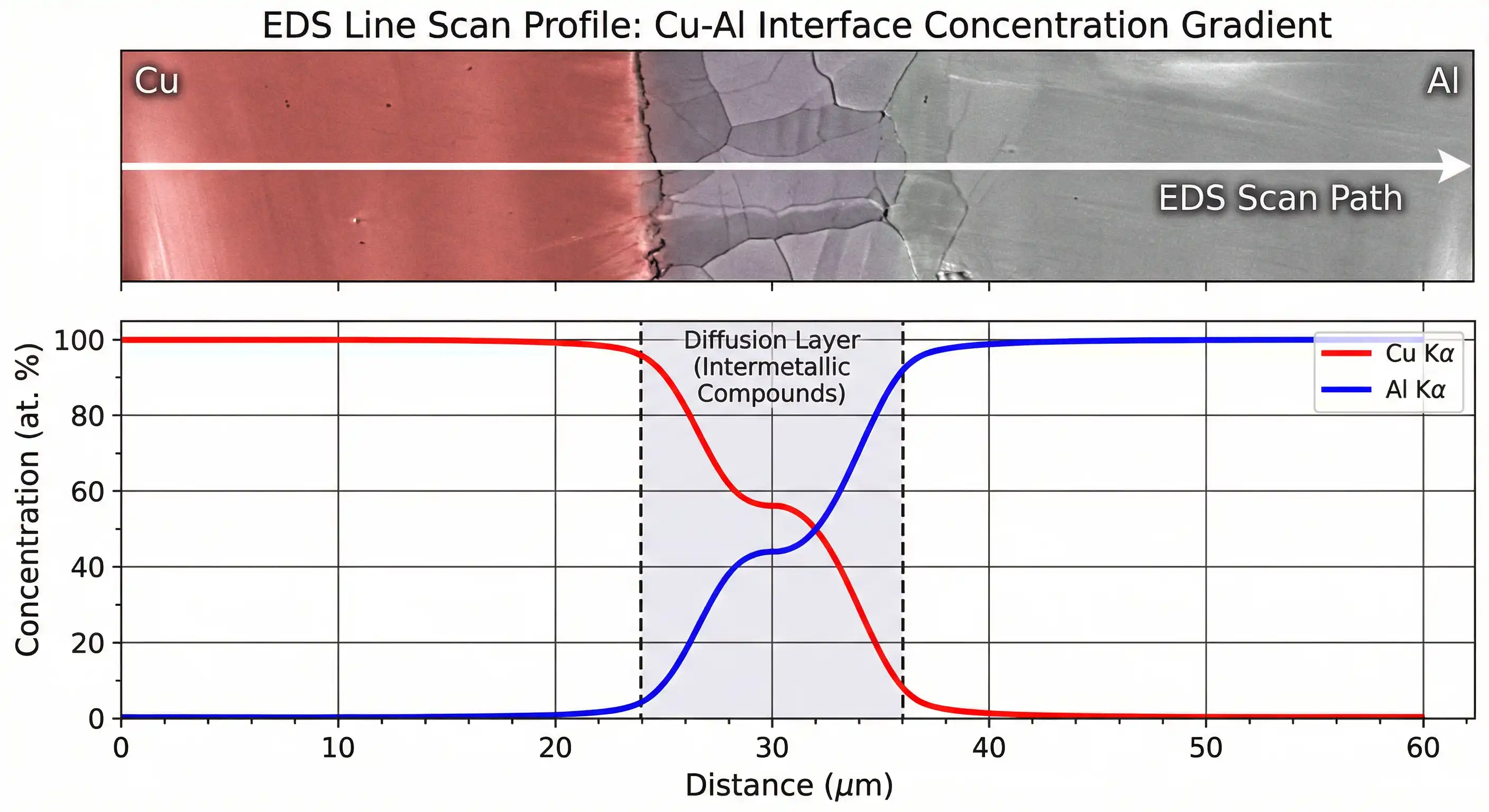

EDS线扫描结果图，Display穿过CCA界面时铜和铝元素的浓度梯度变化 — **Fig. 6** EDS线扫描结果图，DisplayCu-Al浓度梯度

3.3 力学测试

剥离测试：

量化结合强度的standards方法：

σ_peel = F/b

(4)

其中F = 剥离力，b = 试样宽度。

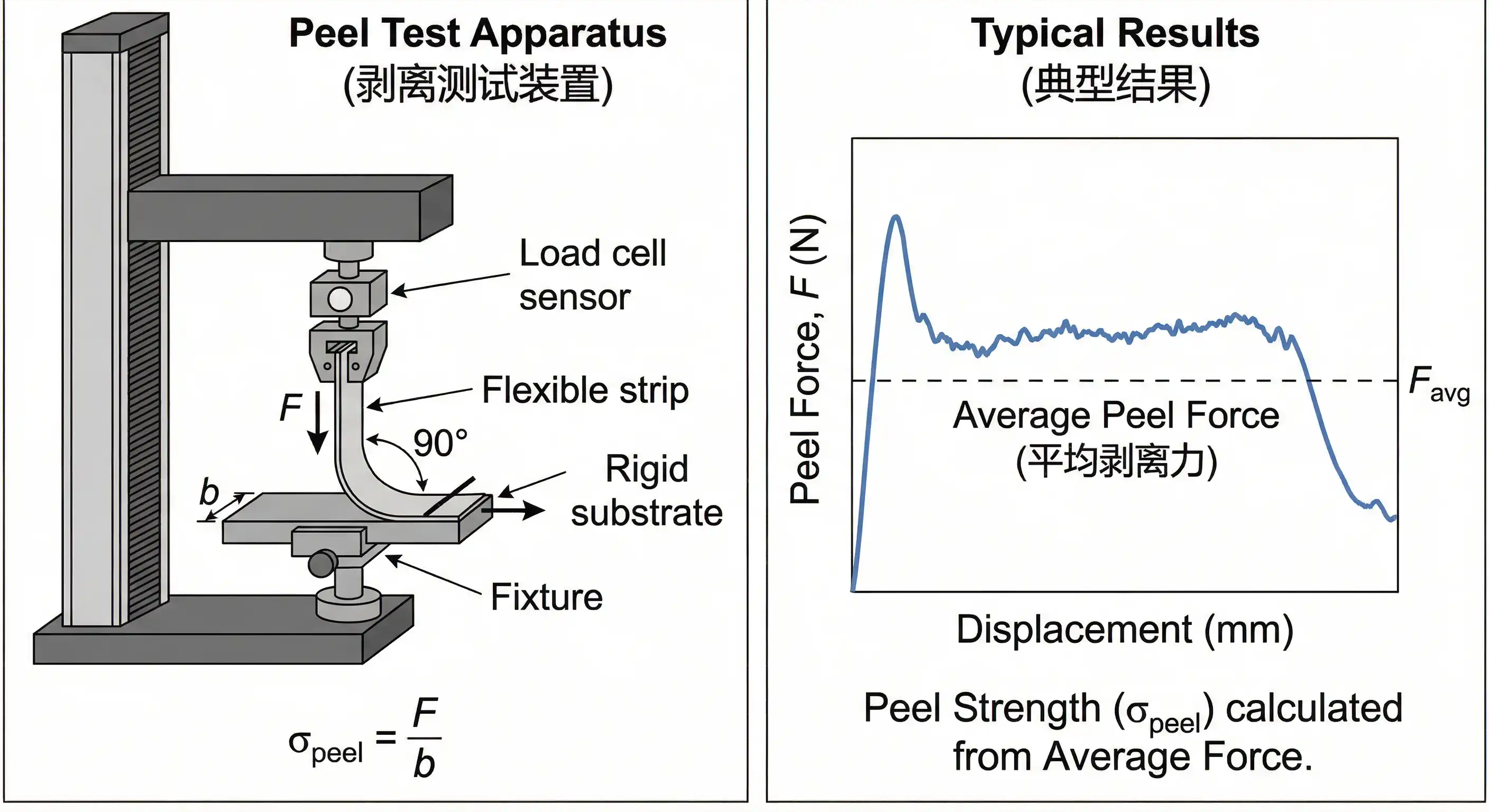

剥离测试装置示意图和典型测试结果数据曲线 — **Fig. 7** 剥离测试装置和典型结果

4. Specific

4.1 铜-铝体系 (CCA)

相图分析：

Cu-Al体系包含多个金属间相：

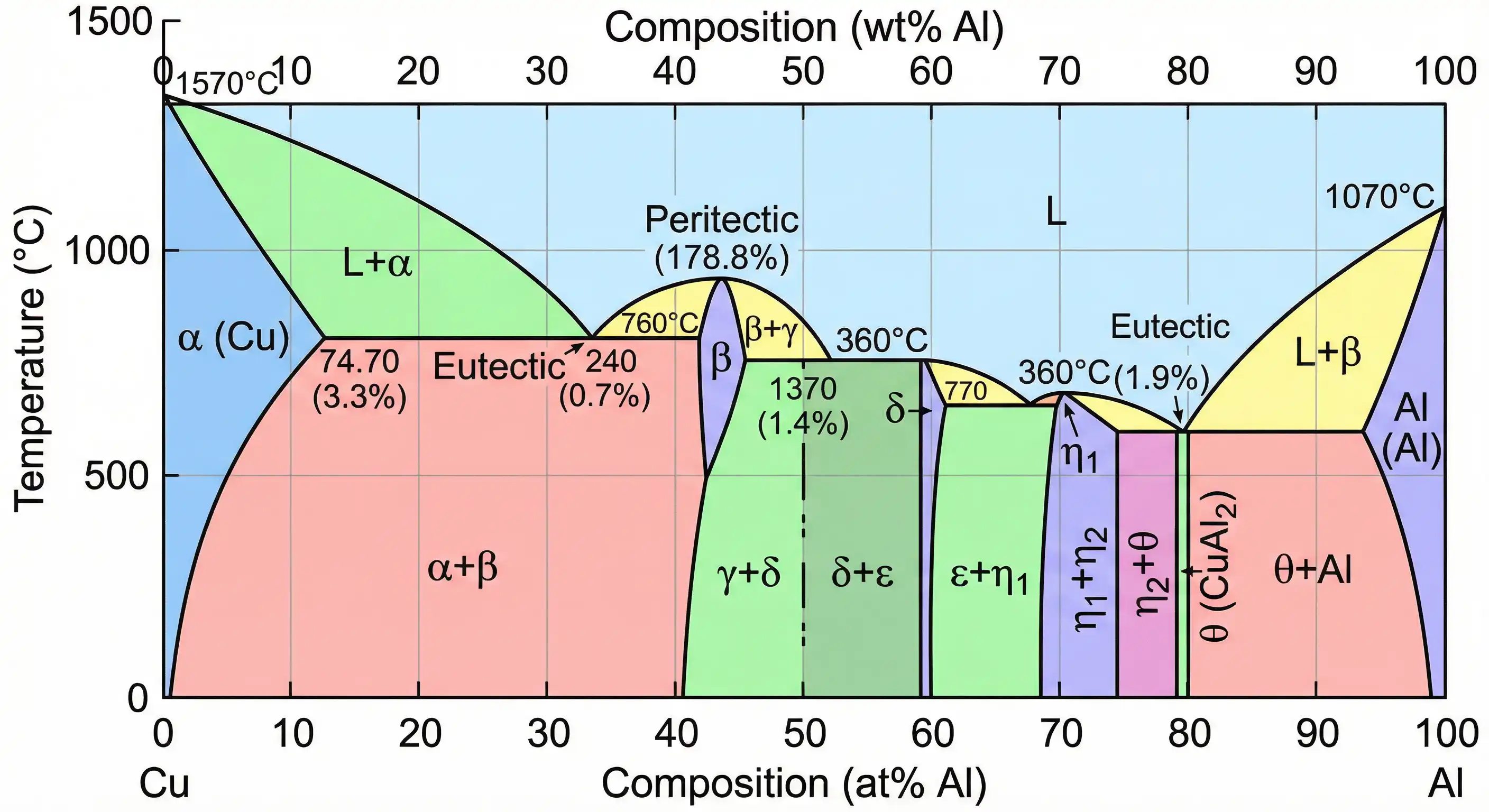

Cu-Al二元相图，标注了关键相区包括金属间化合物相 — **Fig. 8** Cu-Al相图，标注关键相区

形成动力学：

金属间化合物厚度x遵循抛物线生长：

x² = kt

(5)

其中k = 生长常数，t = 时间。

优化策略：

尽量减少高温停留时间
控制拉拔过程中的界面温度
目标金属间化合物厚度 <3 μm

4.2 铜-钢体系 (CCS)

扩散特性：

Cu-Fe体系的互溶度有限：

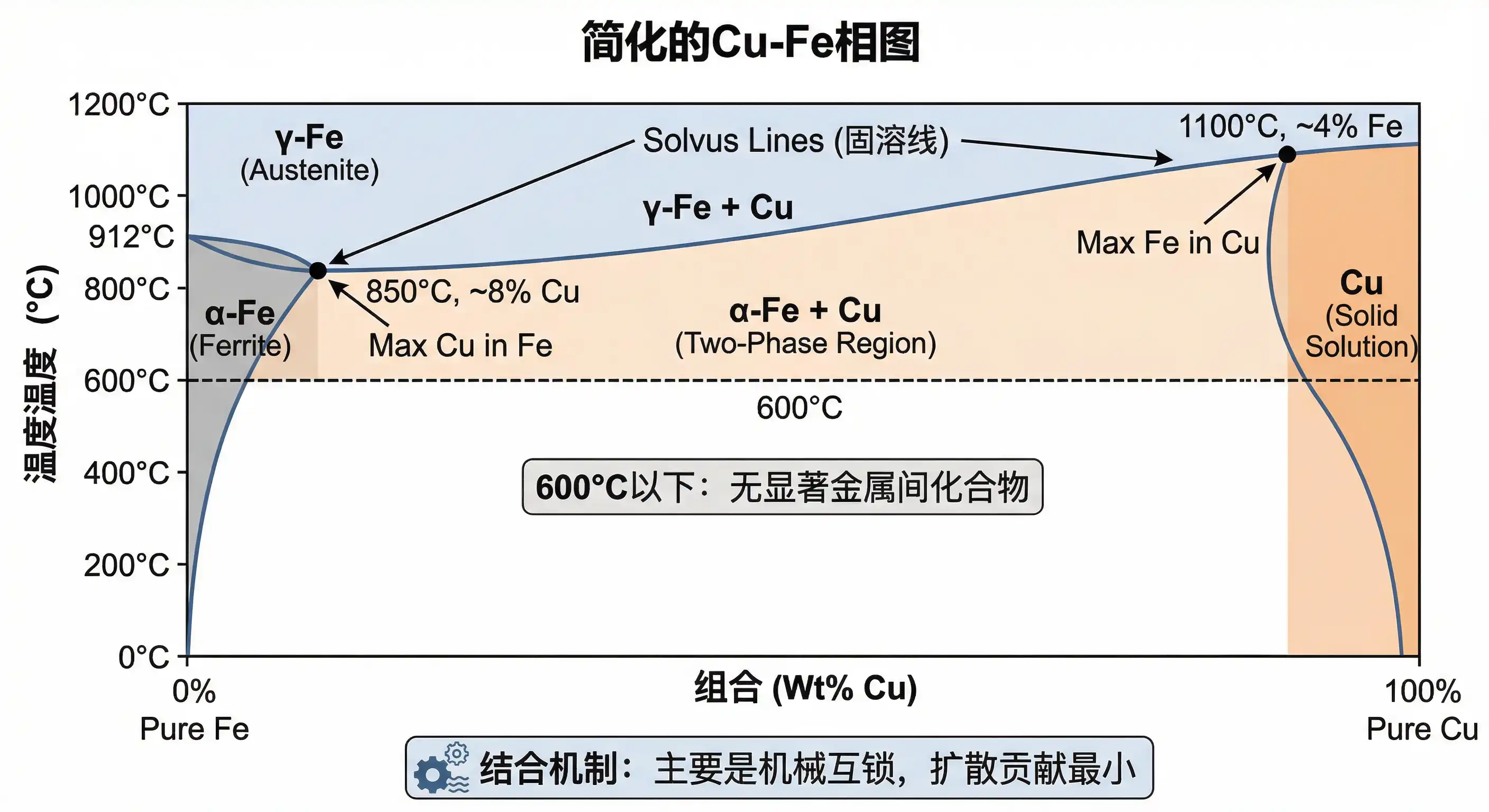

Cu-Fe二元相图简化版，Display有限的互溶区 — **Fig. 9** Cu-Fe相图简化版

关键点：

Cu在Fe中的最大溶解度：~8%（850°C时）
Fe在Cu中的最大溶解度：~4%（1100°C时）
600°C以下无显著金属间化合物形成

结合机制： 主要是机械互锁，扩散贡献最小，可通过冷焊实现强结合

4.3 镍-铜体系 (NCC)

完全固溶：

Ni和Cu形成连续固溶体：

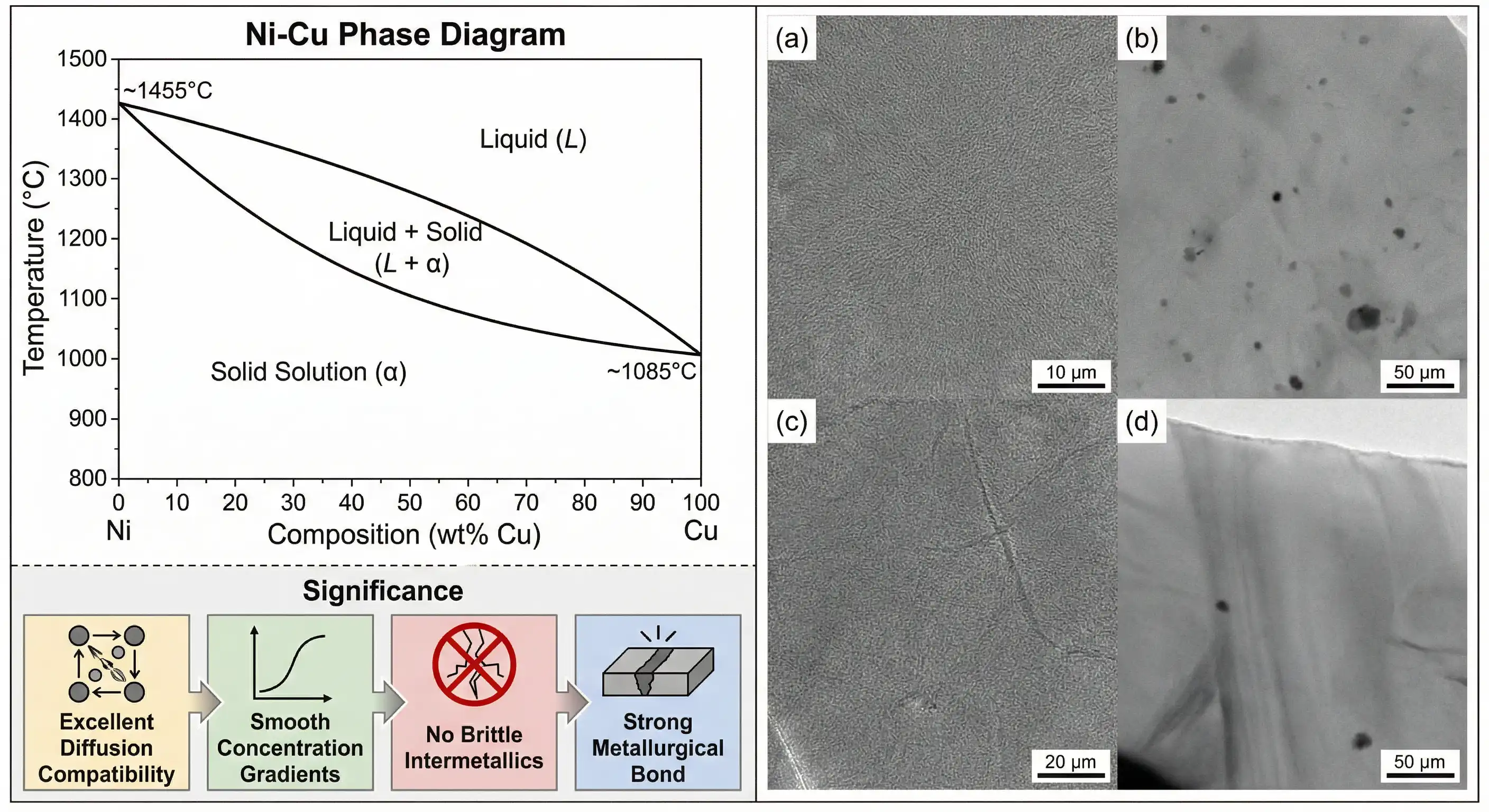

Ni-Cu二元相图，Display镍和铜形成连续固溶体，无金属间化合物 — **Fig. 10** Ni-Cu相图，Display连续固溶

意义：

优异的扩散相容性
平缓的浓度梯度
无脆性金属间化合物
可实现强冶金结合

4.4 银-铜体系 (SCC)

共晶体系：

Ag-Cu体系在780°C有共晶点：

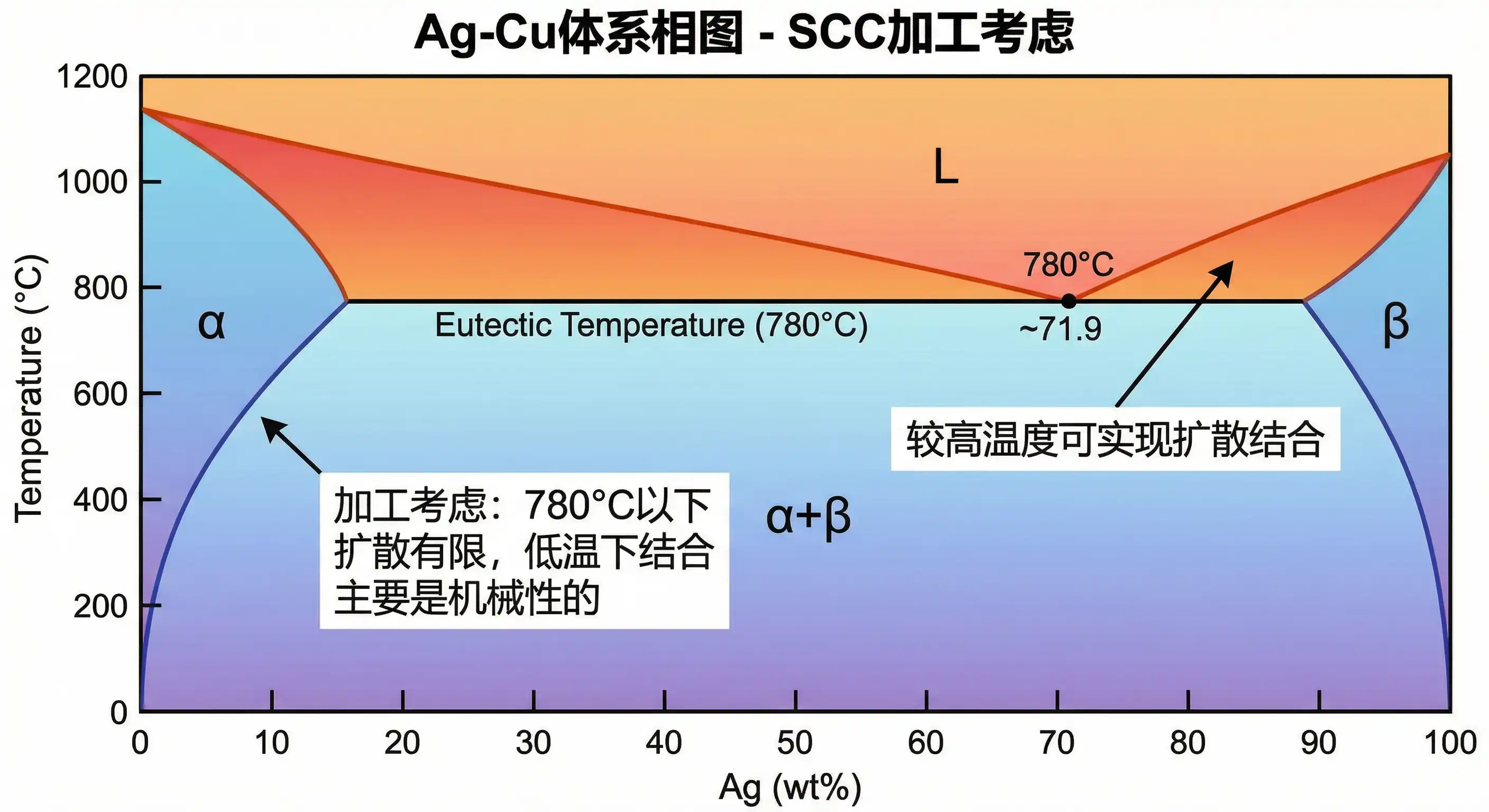

Ag-Cu二元相图，Display共晶点和固溶区 — **Fig. 11** Ag-Cu相图

加工考虑：

780°C以下：扩散有限
低温下结合主要是机械性的
较高温度可实现扩散结合

5. Process

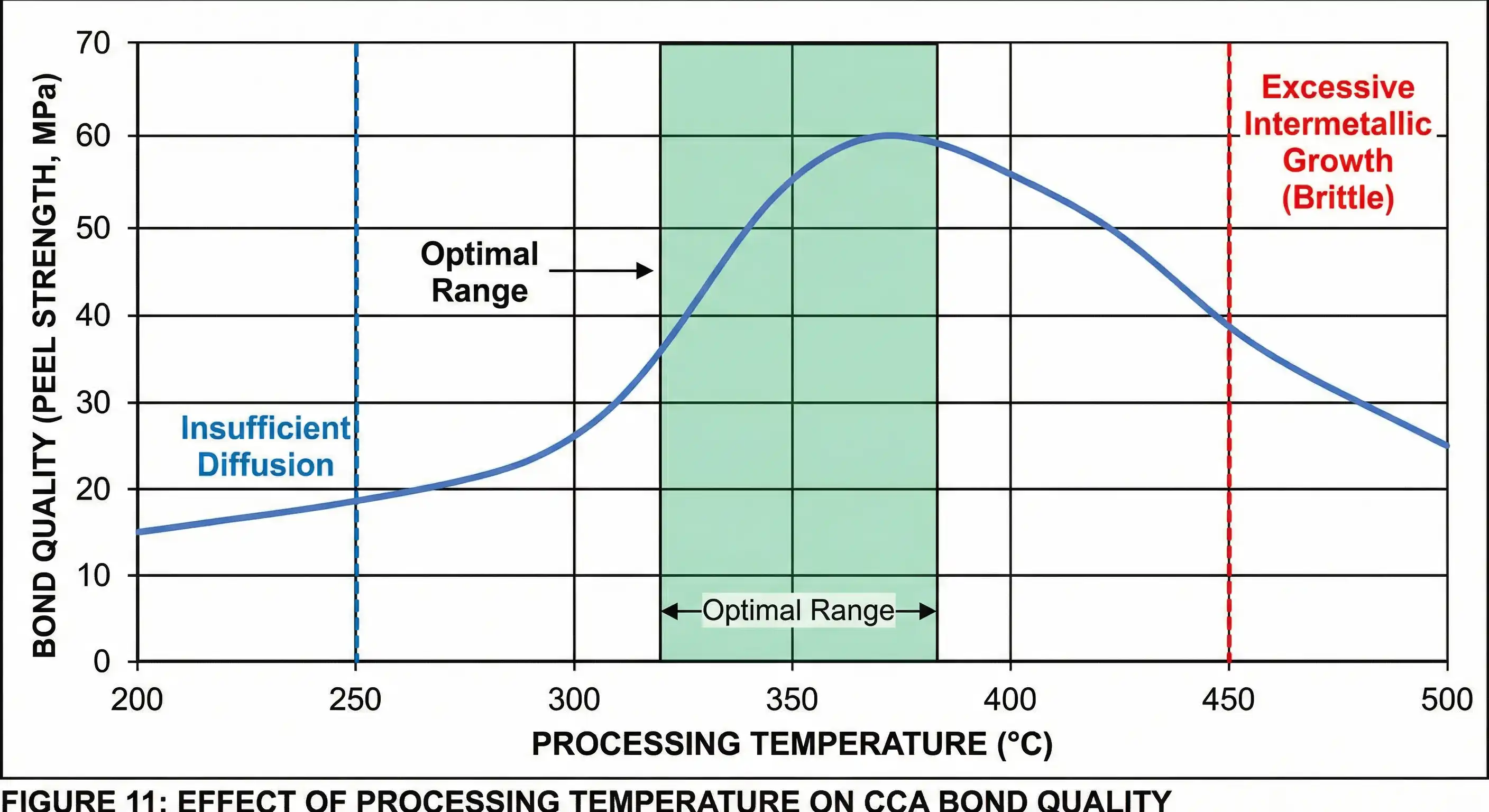

5.1 温度效应

温度窗口：

5.2 压力与变形

包覆焊接工艺：

5.3 时间考虑

扩散时间：

高温停留时间影响金属间化合物生长：

t_optimal = x_target²/k(T)

(6)

实用指南：

尽量减少Cu-Al在300°C以上的时间
退火时允许足够的应力消除时间
平衡扩散需求与IMC生长

5.4 气氛控制

6. QualityEvaluation

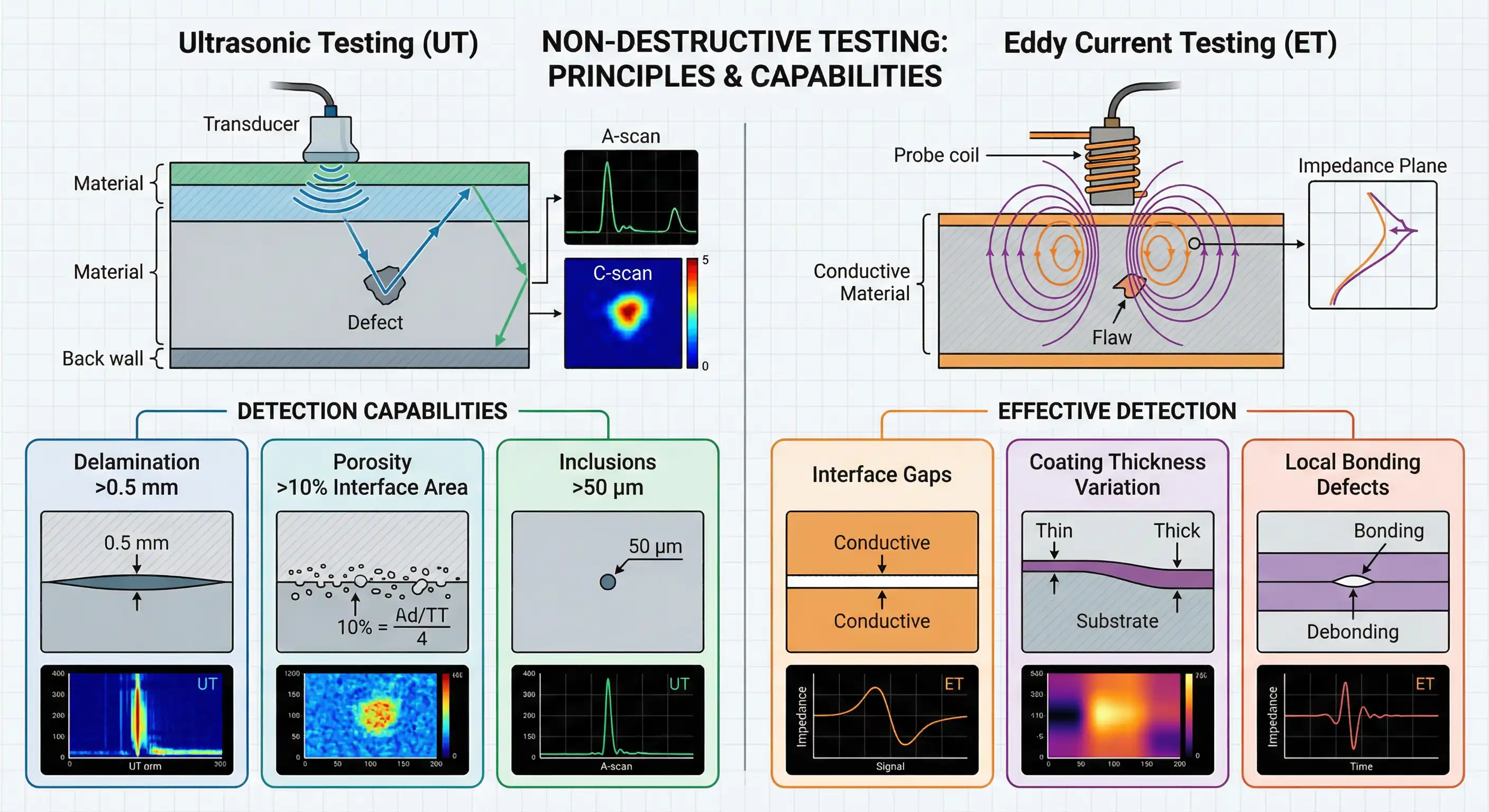

6.1 无损检测

超声检测：

检测能力：

分层 >0.5 mm
孔隙率 >10% 界面面积
夹杂物 >50 μm

涡流检测：

有效检测：界面间隙、包覆层厚度变化、局部结合缺陷

6.2 破坏性测试协议

standards测试顺序：

破坏性测试standards流程图，包括剥离测试、弯曲测试、Microstructure分析etc.步骤 — **Fig. 15** 破坏性测试流程图

6.3 统计过程控制

关键指标：

统计过程控制(SPC)控制图示例，Display剥离强度的监控数据和控制限 — **Fig. 16** SPC控制图示例

7. Failure

7.1 界面相关失效

7.2 失效分析Case Studies

Case Studies1：CCA热循环失效

Applications: 汽车发动机舱线束
失效: 500次热循环后界面分层
根本原因: 金属间化合物层>5 μm导致脆性
解决方案: 降低加工温度，缩短退火时间

Case Studies2：CCS接地导体失效

Applications: 变电站接地
失效: 10年后界面腐蚀
根本原因: 安装时包覆层损伤暴露钢芯
解决方案: 改进安装程序，添加保护涂层

8. Optimization

8.1 工艺优化框架

包覆金属结合质量优化策略框架图，包括工艺参数、材料选择和质量控制的系统方法 — **Fig. 17** 优化策略框架图

实验设计 (DOE) 方法：

8.2 材料选择指南

8.3 先进结合技术

新兴技术：

超声辅助包覆: 低温下增强结合
电磁脉冲结合: 快速固态结合
激光Surface处理: 可控氧化物去除
纳米结构界面: 工程化界面性能

9. Conclusion

9.1 关键发现

结合质量至关重要，决定双金属导体性能
三种机制对结合形成有贡献：扩散、互锁和金属键合
温度控制对管理金属间化合物形成至关重要
表征方法实现质量验证和优化
材料特定考虑需要定制加工参数

9.2 建议

对生产： 控制温度窗口、优化压力曲线、监控气氛

对质量： 实施SPC、standards化测试、跟踪失效模式

对研发： 研究新材料组合、开发先进表征、模拟界面行为

FAQ

什么是冶金结合？它与机械结合有何区别？

冶金结合是通过原子间扩散形成的永久性结合，结合强度可达150MPa以上，界面不可分离。机械结合仅依靠Surface粗糙度互锁，结合强度通常<50MPa，在热循环或机械应力下可能分层。包覆焊接工艺产生的是冶金结合。

为什么CCA需要控制金属间化合物厚度？

金属间化合物（如CuAl₂）硬度高但脆性大，过厚的IMC层（>5μm）会导致界面脆化，在热循环或机械应力下容易开裂。控制IMC厚度<3μm可确保良好的延展性和疲劳性能。

如何判断包覆金属的结合质量？

主要指标包括：剥离强度（CCA应>45MPa，CCS应>50MPa）、界面电阻（<0.5μΩ·cm²）、IMC厚度（<3μm）、结合覆盖率（>95%）。可通过剥离测试、超声检测、Microstructure分析etc.方法评估。

不同材料组合的结合难度有何差异？

Ni-Cu最容易结合（完全固溶，无IMC）；Cu-钢中etc.难度（有限互溶，主要是机械结合）；Cu-Al最具挑战性（形成多种IMC，需严格控制温度）；Ag-Cu需要避免共晶温度（780°C）。

图表

Interface Interaction Schematic Diagram, Showing Current and Stress Transmission Through Bimetallic Interface — **Fig. 1** Interface Interaction Schematic Diagram, Showing Current and Stress Transmission Through Interface

Metal Bonding Science Development Timeline, Showing 了 from 古代锻焊 to Modern 固State BondingTechnology Development历程 — **Fig. 2** Metal Bonding Science Development Timeline

Three Types Bonding Mechanism Schematic Diagram, Showing 固State Diffusion、Mechanical互锁 and MetalKeyThree Types Mechanism — **Fig. 3** Three Types Bonding Mechanism Schematic Diagram

Atomic Grade Interface Bonding Schematic Diagram, Showing 两个 MetalSurface ContactTimeElectron CloudHeavyLaminationFormation MetalKey Process — **Fig. 4** Atomic Grade Interface Bonding Schematic Diagram, Showing Electron CloudHeavyLamination

CCA InterfaceSEM Photo，Clear DisplayCCA Interface处 DiffusionLayer and Micro Structure — **Fig. 5** CCA InterfaceSEM Photo, Annotated DiffusionLayer

EDSWireScanning Results Diagram，Display across CCA InterfaceTimeCopper and AluminumElement ConcentrationGradient Variation — **Fig. 6** EDSWireScanning Results Diagram，DisplayCu-Al ConcentrationGradient

Peel TestApparatus Schematic Diagram and Typical Test Results Data Curve — **Fig. 7** Peel TestApparatus and Typical Results

Cu-AlBinaryPhase Diagram, Annotated 了Key PhaseAreaIncluding Intermetallic CompoundPhase — **Fig. 8** Cu-AlPhase Diagram, Annotated Key PhaseArea

Cu-FeBinaryPhase DiagramSimplified，DisplayLimited 互溶Area — **Fig. 9** Cu-FePhase DiagramSimplified

Ni-CuBinaryPhase Diagram，DisplayNickel and CopperFormationContinuousSolid Solution，NoIntermetallic Compound — **Fig. 10** Ni-CuPhase Diagram，DisplayContinuousSolid Solution

Ag-CuBinaryPhase Diagram，Display共晶Point and Solid SolutionArea — **Fig. 11** Ag-CuPhase Diagram

Temperature on Bonding Quality Impact Curve，DisplayOptimal Temperature窗口 and ExcessHighExcessLow Temperature Impact — **Fig. 12** Temperature on Bonding Quality Impact Curve

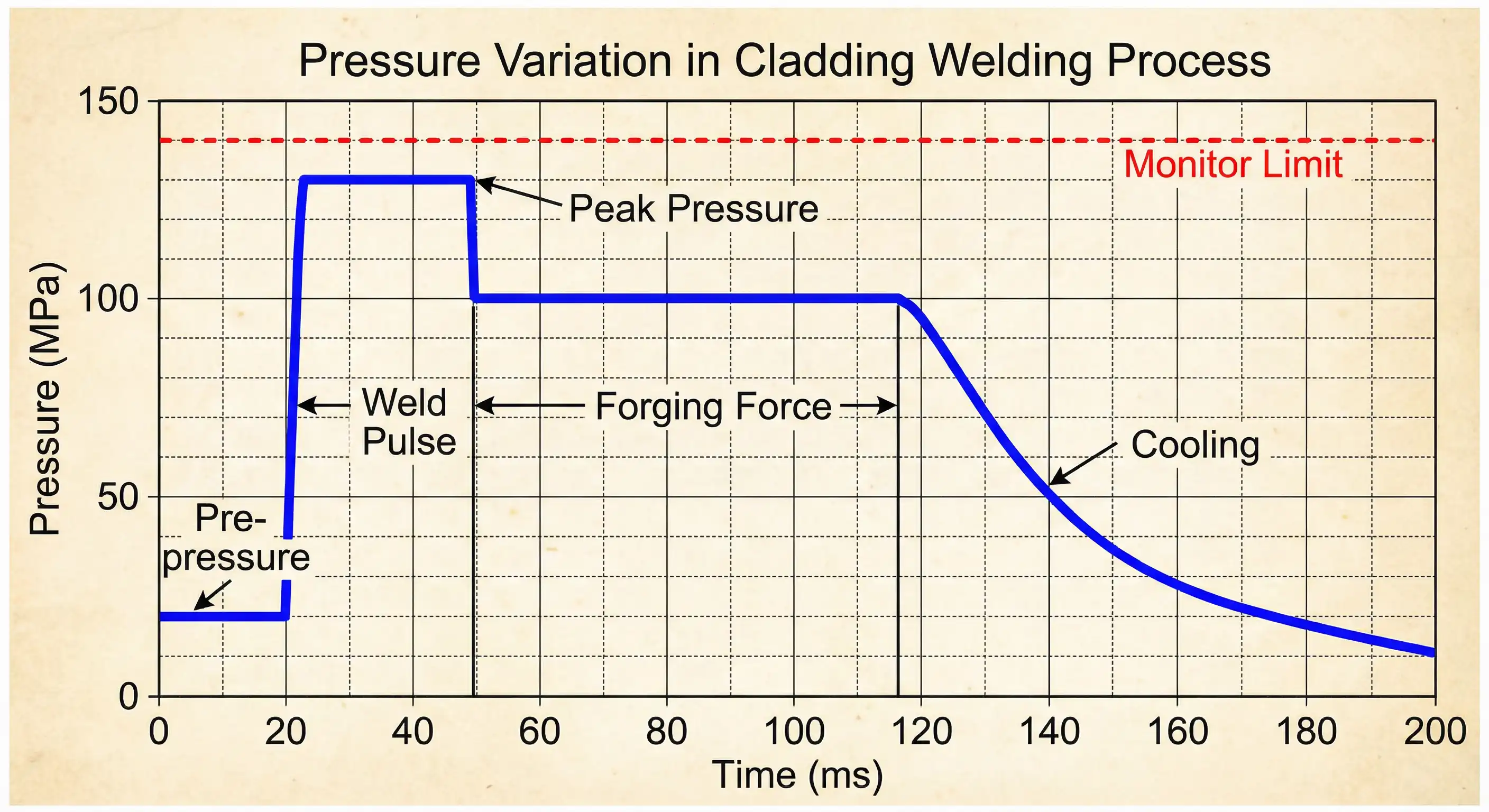

Cladding Welding Process Process in Compressive Force vs Time Variation Curve — **Fig. 13** Cladding Welding ProcessCompressive Force Variation Diagram

Ultrasonic Testing(UT) and 涡流 Testing(ET) Principle Schematic Diagram and Typical Testing Results — **Fig. 14** Ultrasonic Testing Principle and Results DiagramImage

Damage Properties Teststandards Process Flow Diagram，Including Peel Test、弯曲 Test、Microstructure Analysisetc. Steps — **Fig. 15** Damage Properties Test Process Flow Diagram

Statistics Process Control(SPC) Control DiagramExample ，Display Peel Strength Monitoring Data and ControlLimit — **Fig. 16** SPC Control DiagramExample

Cladding Metal Bonding Quality Optimization Strategy Framework Diagram，Including Process Parameters、 MaterialSelection and Quality Control System Method — **Fig. 17** Optimization Strategy Framework Diagram

表格

Table 1 结合质量对性能的影响

结	电效率	Tensile Strength	疲劳寿命
优秀 (>50 MPa)	95-100%	最佳	最大
良好 (30-50 MPa)	90-95%	接近最佳	良好
一般 (20-30 MPa)	80-90%	降低	中etc.
较差 (<20 MPa)	<80%	受损	限

Table 2 常见金属对的扩散参数

体系	D₀ (m²/s)	Q (kJ/mol)	D=10⁻¹⁴ m²/s时的温度
Cu → Al	6.5 × 10⁻⁵	136	345°C
Al → Cu	1.7 × 10⁻⁴	157	385°C
Ni → Cu	2.7 × 10⁻⁵	236	520°C
Cu → Ni	2.3 × 10⁻⁴	228	485°C
Cu → Fe	3.0 × 10⁻⁴	240	530°C

Table 3 界面表征方法

技术	分辨率	获取Info	典型Applications
光学显微镜	0.5 μm	层厚度、缺陷	常规检验
SEM	10 nm	界面形貌	控制
TEM	0.1 nm	原子结构	研究
AFM	0.01 nm	Surface形貌	研究

Table 4 典型扩散区宽度

材料对	加工温度	时间	扩散区宽度
Cu/Al	350°C	1小时	2-5 μm
Cu/Al	400°C	1小时	5-10 μm
Ni/Cu	400°C	1小时	<1 μm
Cu/钢	500°C	1小时	<0.5 μm

Table 5 各材料典型剥离强度

材料	剥离强度 (MPa)	失效模式
CCA (结良好)	45-65	铝内聚失效
CCA (结合不良)	15-30	界面失效
CCS	50-70	钢内聚失效
NCC	40-55	界面内聚

Table 6 Cu-Al金属间相

相	组成	晶体结构	硬度 (HV)	脆
θ	CuAl₂	四方	350-400
η₂	CuAl	正交	400-450	极高
γ₂	Cu₉Al₄	立方	300-350	中etc.
γ₁	Cu₈Al₃	立方	250-300	中etc.

Table 7 金属间化合物生长速率

温度	k (μm²/h)	形成5 μm IMC所需时间
300°C	0.5	50小时
350°C	2.0	12.5小时
400°C	8.0	3小时
450°C	30.0	1小时

Table 8 Ni-Cu界面特性

温度	时间	结强度	失效模式
350°C	1h	35-45 MPa	界面
400°C	1h	45-55 MPa	混
450°C	1h	55-65 MPa	内聚

Table 9 最佳温度范围

材料	最低结温度	最佳范围	避免超过
Cu/Al (CCA)	250°C	320-380°C	450°C (IMC过多)
Cu/钢 (CCS)	200°C	300-400°C	600°C
Ni/Cu (NCC)	300°C	350-450°C	600°C
Ag/Cu (SCC)	200°C	300-400°C	780°C (熔化)

Table 10 气氛要求

材料	气氛	目的
CCA	惰 (N₂, Ar)	防止氧化
CCS	惰性还原性	去除Surface氧化物
NCC	惰性	保持NiSurface
SCC	惰性	防止Ag变色

Table 11 常见失效模式

失效模式	原因	外观	预防
分层	结弱	层分离	优化结合参数
脆断裂	IMC过多	清洁断口	控制时间/温度
腐蚀	电偶效应	优先侵蚀	正确材料
疲劳裂纹	循环载荷	界面裂纹	减少应力集中

Table 12 结合质量材料选择

优先级	Cu/Al	Cu/钢	Ni/Cu	Ag/Cu
最结强度	中etc.	高	极高	中etc.
工艺简	中etc.	高	高	中etc.
温度稳定性	中etc.	高	极高	中etc.
Cost Effective	高	极高	中etc.	低

参考文献

Mehrer, H. Diffusion in Solid Metals and Alloys Springer-Verlag (2007)
ASM International ASM Alloy Phase Diagram Database ASM International (2016)
Bowden, F. P., & Tabor, D. The Friction and Lubrication of Solids Clarendon Press (1950)
Owczarski, W. A. A diffusion model for bonding mechanisms in diffusion welding Welding Journal 41 , 45s-52s (1962)
Flemings, M. C. Solidification Processing McGraw-Hill (1974)
Tabor, D. Interactions between surfaces: Adhesion and friction Surface Physics of Materials 2 , 475-529 (1975)
Kazakov, N. F. Diffusion Bonding of Materials Mir Publishers (1985)
Atasoy, E. A., & Kahraman, N. Diffusion bonding between commercially pure titanium and copper Materials Characterization 59 , 134-142 (2008)
Peng, X., et al. Intermetallic compound growth in Cu/Al clad wires Journal of Materials Processing Technology 267 , 1-9 (2019)
Springer, H., et al. On the formation and growth of intermetallic phases during interdiffusion between low-carbon steel and aluminum alloys Acta Materialia 59 , 1586-1600 (2011)
Xu, L., et al. Interface evolution in copper-clad aluminum wires during thermal processing Materials Science and Engineering A 771 , 138613 (2020)
ASTM International ASTM B566-04: Standard Specification for Copper-Clad Aluminum Wire ASTM International (2020)
ASTM International ASTM B452-20: Standard Specification for Copper-Clad Steel Wire ASTM International (2020)
Raytron Technical Report Interface Characterization of Bimetallic Conductors Internal Report TR-2024-045 (2024)
